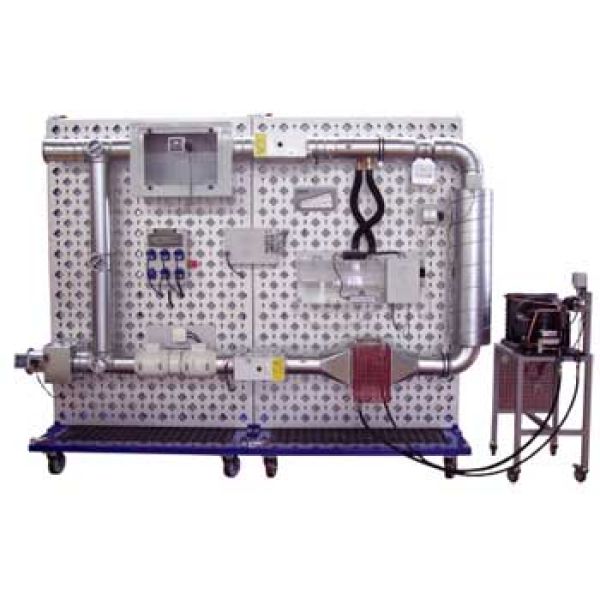

VIS Versuchsaufbau Klimaanlage
  • Simulation von Klimatisierungsvorgängen mit Erfassung der Luftzustandsveränderung über verschiedene Messpunkte
  • Betrieb der Klimaanlage im Abluft- oder Umluftbetrieb
  • Luftbefeuchtung (adiabatisch) mittels Ultraschallvernebler
  • Klimaraum als Messstelle zur Simulation des zu klimatisierenden Raumes
  • Luftkühler zur Kühlung, Entfeuchtung der Luft. Verdampfer durch Schlauchverbindung mit Kälteanlage verbunden

Gerätebeschreibung:
Modularer Bauteilesatz ´VIS-Klima´ zum Aufbau einer Modellklimaanlage auf vorhandenen VIS-Modulmontagewänden und ggf. mit Messstellenverteilung.
Der Lieferumfang beinhaltet eine Auswahl von Modulen, welche u.a. die Bearbeitung der nachstehenden Versuche bzw. Themengebiete ermöglichen.

Versuche:

  • Benennung von Bauteilen einer Klimaanlage, funktioneller Aufbau
  • Veränderung der Luftzustände (heizen, kühlen, befeuchten), Leistungsauslegung von Klimaanlagen
  • Energetische Zustände der Luft im h-x-Diagramm bestimmen
  • Messtechnische Verfahren der Luftzustandsbestimmung (Temperatur, Feuchte, Druck, Volumenstrom)
  • Messung von strömungstechnischen Größen (Druck, Volumenstrom, Druckverluste, Ventilatorkennlinie)
  • Wartung von Klimaanlagen (Filterdruckverlust, Filterwechsel, Überprüfung von Kälteanlagen, usw.)
  • Grundlagen der Kältetechnik (Aufbau einer Kälteanlage, Komponenten, Wartung)


Anlagenteile:

  • Luftkanalsystem aus verzinktem Stahlblech mit verschließbaren Messöffnungen, stufenlos regulierbarer Ventilator, Stellklappen für Zuluft, Abluft und Umluft, Luftfilterbox, Nebelinjektor
  • Mess- und Versuchskammer mit Plexiglasabdeckung
  • Vorerhitzer, Nacherhitzer, Kühlregister, Ultraschall-Luftbefeuchter, Schrägrohrmanometer, Messblende mit Differenzdrucksensor, 2 Feuchte-/ Temperatursensoren, Strömungsgeschwindigkeitssensor
  • Kühlaggregat mit Druckanzeigen und steuerungstechnischen Bauteilen
  • Elektroschaltkasten mit Not-Aus, Betriebsanzeigen und Steckdosenleiste


HINWEIS: Der für die Versuche notwendige Beschaffungsumfang hängt davon ab, ob ggf. schon eine  VIS-Grundausstattung (Messtechnik, Montagewagen, etc.) vorhanden ist. Grundsätzlich werden zum vollständigen Versuchsaufbau zwei Montagewagen und ein angepasster Modulsatz Messtechnik benötigt.
