  • Drehstrom-Asynchronmotor 0,25 kW
  • 4-Quadranten-Lasteneinheit
  • Gleichstrom-Doppelschlussmotor
  • Gleichstrom-Nebenschlussmotor
  • Gleichstrom-Reihenschlussmotor 0,25 kW, selbsterregt
  • Drehstrom-Sychronmotor 0,25 kW
  • Einphasenmotor 0,25 kW
  • BLDC-Motor 48V 0,7 Nm
  • Schrittmotor 3,5 Nm
  • Drehstrom-Asynchronmotor IE4 0,25 kW

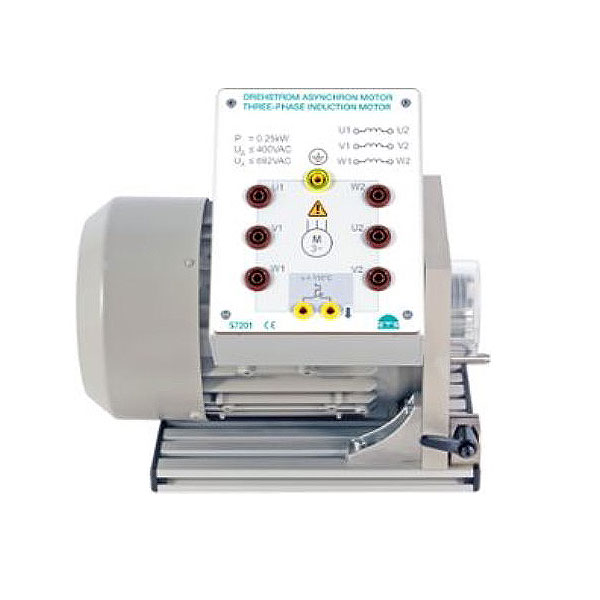

Drehstrom-Asynchronmotor 0,25 kW:

  • Stern/Dreieck 692/400V AC, 50-60 Hz
  • Nenndrehzahl 1350U/min
  • Wellenende mit Kupplung
  • feste Wellenabdeckung
  • RFID-Kennung
  • mechanische Schnellklemmverbinder
  • Ein-/Ausgänge auf 4mm- oder 2mm-Sicherheitsbuchsen
  • Klemmkasten mit 4-farbig bedrucktem Frontlayout und Schaltsymbolen
  • Wicklungsschutz mit Thermokontakt



4-Quadranten-Lasteneinheit:

Die 4-Quadranten-Lasteinheit wird durch das Motor Test Board des Maschinenprüfstandes betrieben und arbeitet als gesteuerte Last der Prüflinge.

  • Bremsen oder Antreiben des Prüflings in vier Quadranten
  • Selbstgekühlter BLDC-Motor, 3000min-1, bis 6Nm, Pmax = 2kW
  • Betriebsspannung 3x48V
  • Integrierte Erfassung der Drehzahl über Resolver
  • Anschluss über verpolungssichere Steckverbinder
  • Hohe Leistungsreserven für detailgetreue Emulation der Lasten
  • integriertes RFID-System zur Erfassung der Motordaten des Prüflings
  • Lieferung mit Leistungs- und Steuerkabel zum Motor Test Board, 2 Sicherheitskabeln (2mm) und Kupplungsmanschette
  • Abmessungen der Lasteinheit 240 x 165 x 135 mm
  • Gewicht inkl. Zubehör: 8,5kg



Gleichstrom-Doppelschlussmotor:

  • 220 V DC
  • Nenndrehzahl 1500U/min
  • Wellenende mit Kupplung
  • feste Wellenabdeckung
  • RFID-Kennung
  • mechanische Schnellklemmverbinder
  • Ein-/Ausgänge auf 4mm- oder 2mm-Sicherheitsbuchsen
  • Klemmkasten mit 4-farbig bedrucktem Frontlayout und Schaltsymbolen
  • Wicklungsschutz mit Thermokontakt



Gleichstrom-Nebenschlussmotor:

  • 160V DC Arbeitswicklung
  • 190V DC Erregerwicklung
  • Nenndrehzahl 1500U/min
  • Wellenende mit Kupplung
  • feste Wellenabdeckung
  • RFID-Kennung
  • mechanische Schnellklemmverbinder
  • Ein-/Ausgänge auf 4mm- oder 2mm-Sicherheitsbuchsen
  • Klemmkasten mit 4-farbig bedrucktem Frontlayout und Schaltsymbolen
  • Wicklungsschutz mit Thermokontakt



Gleichstrom-Reihenschlussmotor 0,25 kW, selbsterregt:

  • 220 V DC
  • Nenndrehzahl 1400U/min
  • Wellenende mit Kupplung
  • feste Wellenabdeckung
  • RFID-Kennung
  • mechanische Schnellklemmverbinder
  • Ein-/Ausgänge auf 4mm- oder 2mm-Sicherheitsbuchsen
  • Klemmkasten mit 4-farbig bedrucktem Frontlayout und Schaltsymbolen
  • Wicklungsschutz mit Thermokontakt



Drehstrom-Synchronmotor 0,25 kW

  • Stern/Dreieck 400/230V AC, 50-60 Hz
  • Nenndrehzahl 1500U/min bei 50Hz
  • Wellenende mit Kupplung
  • feste Wellenabdeckung
  • RFID-Kennung
  • mechanische Schnellklemmverbinder
  • Ein-/Ausgänge auf 4mm- oder 2mm-Sicherheitsbuchsen
  • Klemmkasten mit 4-farbig bedrucktem Frontlayout und Schaltsymbolen
  • Wicklungsschutz mit Thermokontakt



Einphasenmotor 0,25 kW

mit Anlauf- und Betriebskondensator

  • 230V, 50Hz, 1500 U/min
  • Nenndrehzahl 1500U/min
  • Wellenende mit Kupplung
  • feste Wellenabdeckung
  • RFID-Kennung
  • mechanische Schnellklemmverbinder
  • Ein-/Ausgänge auf 4mm- oder 2mm-Sicherheitsbuchsen
  • Klemmkasten mit 4-farbig bedrucktem Frontlayout und Schaltsymbolen
  • Wicklungsschutz mit Thermokontakt



BLDC-Motor 48V 0,7 Nm

  • 48V DC
  • Nenndrehzahl 3000U/min
  • Wellenende mit Kupplung
  • feste Wellenabdeckung
  • RFID-Kennung
  • mechanische Schnellklemmverbinder
  • Ein-/Ausgänge auf 4mm- oder 2mm-Sicherheitsbuchsen
  • Klemmkasten mit 4-farbig bedrucktem Frontlayout und Schaltsymbolen
  • Wicklungsschutz mit NTC



Schrittmotor 3,5 Nm

  • 6V DC, 3A pro Phase, 1,8° pro Schritt
  • Haltemoment 3,5Nm
  • Wellenende mit Kupplung
  • feste Wellenabdeckung
  • RFID-Kennung
  • mechanische Schnellklemmverbinder
  • Ein-/Ausgänge auf 4mm- oder 2mm-Sicherheitsbuchsen
  • Klemmkasten mit 4-farbig bedrucktem Frontlayout und Schaltsymbolen
  • Wicklungsschutz mit NTC



Drehstom-Asynchronmotor IE4 0,25 kW

  • Stern/Dreieck 400/230V AC, 50-60Hz
  • Nenndrehzahl 1420U/min
  • Wellenende mit Kupplung
  • feste Wellenabdeckung
  • RFID-Kennung
  • mechanische Schnellklemmverbinder
  • Ein-/Ausgänge auf 4mm- oder 2mm-Sicherheitsbuchsen
  • Klemmkasten mit 4-farbig bedrucktem Frontlayout und Schaltsymbolen
