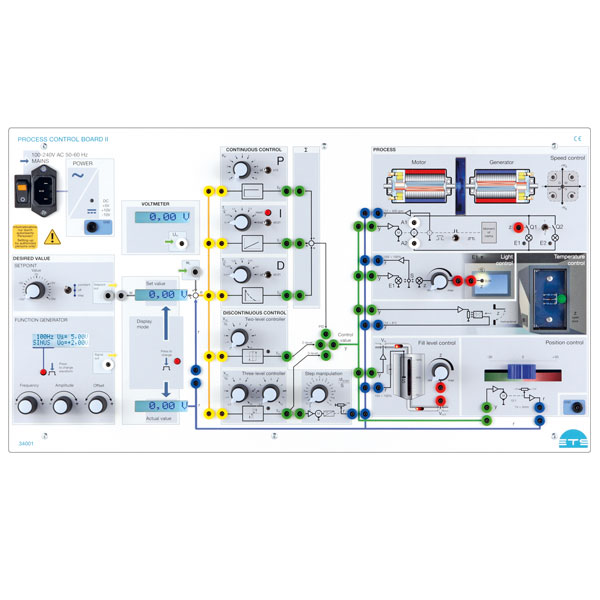

ETS Didactic Process Control Board

Lernziele:

  • Stetige und unstetige Regler unterscheiden
  • Regelstrecken mit und ohne Ausgleich analysieren und Streckenparameter ermitteln
  • Zeitverhalten von Regelstrecken und Reglern untersuchen
  • Regler auswählen und parametrieren
  • Größen einer Regelung in ihrem Zusammenhang untersuchen
  • Wirkungsweise von Regelkreisen erläutern und Messungen durchführen

Technische Daten:



Netzbetriebsspannung

  • Weitbereichseingang AC 110 V ... 230 V, 50 ... 60 Hz



Spannungsbereich aller Signalein- und ausgänge

  • ± 10 V DC ± 10%



Testsignalgenerator

  • Funktionen: Gleichspannung, Sinus, Dreieck, Rechteck
  • Frequenz 0,1 Hz bis 1 kHz, über Inkrementalgeber einstellbar
  • Amplitude Us = 0 ... 10 V, über Inkrementalgeber einstellbar
  • Offsetspannung UOffset = -5 V DC, über Inkrementalgeber einstellbar



Integriertes Messsystem:

  • ... misst den Soll- und Istwert (Führungsgröße und Rückführgröße) in Echtzeit und zeigt die beiden Größen in je einem Display an
  • Der Anzeigenbereich kann für beide Anzeigen gleichzeitig umgeschaltet werden
  • Folgende Auswahl besteht:
    • • ± 4000 min-1   • ± 80°C   • ± 100%   • ± 10.0 V   • ± 30 mm
  • Zusätzlich ist ein Voltmeter zur individuellen Messung von Spannungen im Bereich ± 10 Volt integriert
  • Displaysprache: Deutsch oder Englisch wählbar
