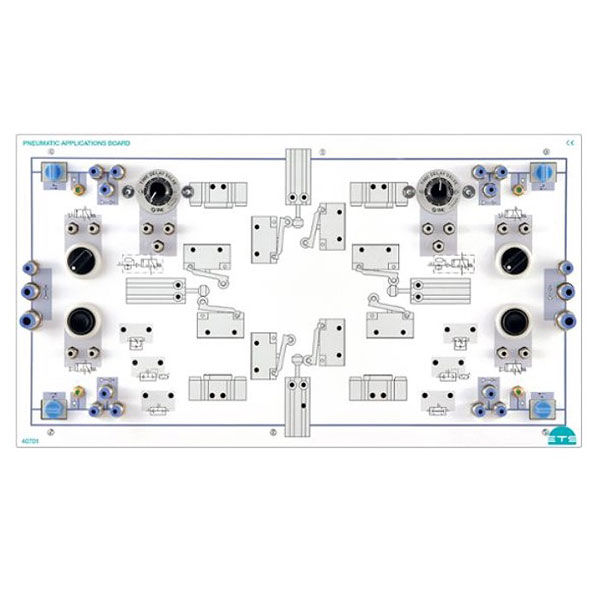

ETS Didactic Pneumatic Applications Board

ETS Didactic Pneumatic Applications Board

Fest integrierte Funktionseinheiten:

  • 2 Dreifach-Drucklufteinspeisungen/-verteilungen in den Nennweiten NW4, NW6 und NW8 (mit Kugelrückschlagfunktion) zur individuellen Nutzung
  • 4 Verteilerinseln mit Druckluftanzeige für je drei NW4-Schottverschraubungen mit Kugelrückschlagfunktion
  • Jede Insel ist über ein 3/2-Wege-Handabsperrventil einzlen zu- und abschaltbar sowie getrennt entlüftbar
  • 2 3/2-Wegeventile mit Drucktaster, in Ruhestellung gesperrt
  • 2 3/2-Wegeventile mit Rastschalter, in Ruhestellung gesperrt
  • 2 Zeitverzögerungsventile, in Ruhestellung gesperrt
  • Alle Bauteilanschlüsse über 4mm-Schottverbindungen

Board mit fotorealistischem, vierfarbigem Design der Frontplatte. Farbige Leitungsdarstellung nach Farbcode. Die Plattenoberfläche ist durch eine Spezialbeschichtung kratzfest ausgeführt.

Didaktische Normkennzeichnung mit Bedienungshinweisen und Anschlussoptionen erleichtern dem Anwender die Inbetriebnahme.


Lernziele:
  • Funktionsweise von pneumatischen Bauelementen
  • Ermittlung von Bauelementen zur Lösung von unterschiedlichen pneumatischen Steuerungen
  • Montieren von pneumatischen Bauelementen mit anschließender Funktionskontrolle
  • Planung, Installation, Inbetriebnahme und Wartung von pneumatischen steuerungstechnischen Systemen
  • Erstellung von pneumatischen Schaltplänen und Logikplänen
  • Entwicklung von Prüfkriterien zur Funktionsprüfung
  • Analyse und Bestimmung von Fehlern
