ETS Didactic Elektropneumatik - Solenoid Valves Board

ETS Didactic Elektropneumatik - Solenoid Valves Board

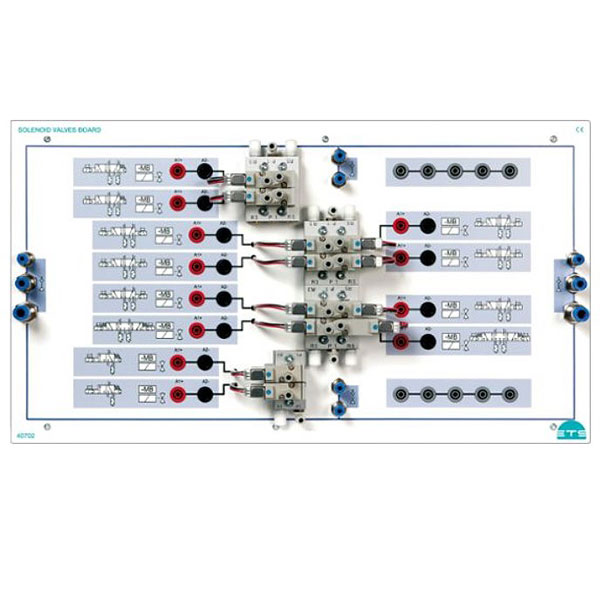

ETS Didactic Solenoid Valves Board

Fest integrierte Funktionseinheiten:

  • 2 Dreifach-Drucklufteinspeisungen/-verteilungen in den Nennweiten NW4, NW6 und NW8 (mit Kugelrückschlagfunktion) zur individuellen Nutzung
  • 4 Schrottverschraubungen NW4 mit Kugelrückschlagfunktion zur Druckluftversorgung der elektromagnetischen Ventile
  • 2 3/2-Wege-Magnetventile, monostabil, in Ruhestellung gesperrt
  • 2 5/2-Wege-Magnetventile, monostabil, in Ruhestellung gesperrt
  • 3 5/2-Wege-Magnetventile, bistabil, in Ruhestellung gesperrt
  • 1 5/3-Wege-Magnetventil, bistabil, in Mittelstellung gesperrt
  • Grafische Darstellung der Schaltsymbole auf der Frontplatte. Alle Pneumatik-Bauteilanschlüsse über 4mm-Schottverbindungen. Alle elektrischen Ein-und Ausgänge sowie Versorgungsanschlüsse über 4mm-Sicherheitslaborbuchsen.

Board mit fotorealistischem, vierfarbigem Design der Frontplatte. Farbige Leitungsdarstellung nach Farbcode. Die Plattenoberfläche ist durch eine Spezialbeschichtung kratzfest ausgeführt.

Didaktische Normkennzeichnung mit Bedienungshinweisen und Anschlussoptionen erleichtern dem Anwender die Inbetriebnahme.


Lernziele:
  • Funktionsweise von elektropneumatischen Bauelementen
  • Ermittlung von Bauelementen zur Lösung von unterschiedlichen elektropneumatischen Steuerungen
  • Montieren von elektropneumatischen Bauelementen mit anschließender Funktionskontrolle
  • Erstellung von Stromlaufplänen, elektropneumatischen Schaltplänen und Logikplänen
  • Installieren und Inbetriebnahme von elektropneumatischen steurungstechnischen Systemen
  • Entwicklung von Prüfkriterien zur Funktionsprüfung
  • Analyse und Bestimmung von Fehlern
