BBH Schnittmodell VW FSI Direkteinspritzung

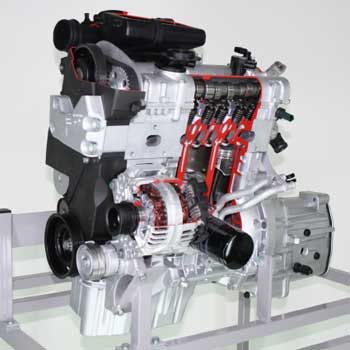

Original-Motor mit Getriebe auf fahrbarem Ständer aufgebaut
Originalbauteile im Schnitt dargestellt und farblich gekennzeichnet
Antrieb aller beweglichen Bauteile über einen 230 V Motor
Schaltbares Getriebe

Gerätebeschreibung:
Der Schnittmotor VW FSI Direkteinspritzung wird durch einen 230 V Getriebemotor angetrieben. Alle Aggregate laufen mit und das Getriebe ist schaltbar. Die Ventil-Motorsteuerung lässt sich anhand der großzügigen Schnittöffnung leicht verständlich erklären.

Nachstehende Komponenten sind im Schnitt dargestellt:
Zylinderkopf, Zylinderblock, Kurbelgehäuse, Ölwanne, Rollenschwinghebel mit Spielausgleichselement, Ölpumpe, Kettenkasten, Generator innenbelüftet, Ansaugkrümmer, Luftfilterkasten, Drosselklappe, Ventildeckel, Luftmassenmesser, Hochdruckpumpe, AGR-Ventil, Ölkühler, Ölfilter, Thermostat, 5-Gang Getriebe und Differential.
