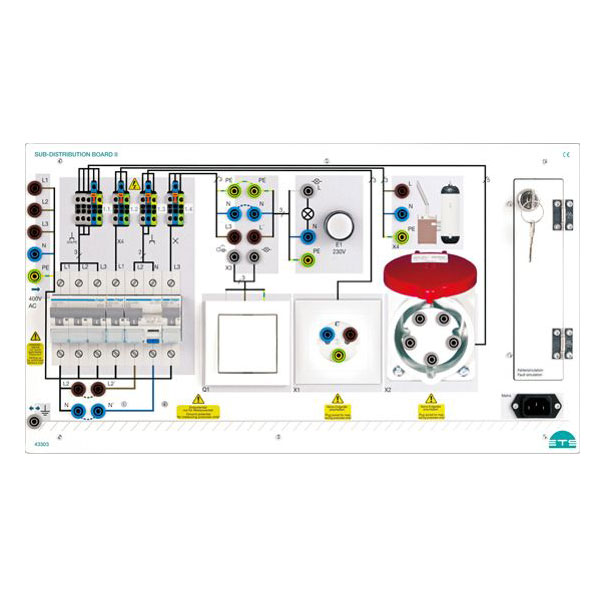

ETS Didactic Unterverteilung
Lernziele:
  • Netzsystem der Verbraucheranlage
  • Auswahl der Schutzmaßnahmen für eine Verbraucheranlage
  • Mess- und Prüfgeräte für Messungen nach: - DIN VDE 0100-410 / - DIN VDE 0100-600 / - DGUV - Vorschrift 3 auswählen, anwenden und Messergebnisse interpretieren
  • Bestimmungen für Erst- und Wiederholungsprüfung anwenden und Ablaufplan/Flussdiagramm der erforderlichen Messungen erstellen
  • Inbetriebnahme von Niederspannungs-Schaltgerätekombinationen durchführen, beschreiben und Prüfprotokoll erstellen
  • Erst- und Wiederholungsprüfung elektrischer Anlagen durchführen, beschreiben und Prüfprotokoll erstellen

Leistungsmerkmale:

Unterverteiler mit:

  • Leitungsschutzschalter: C13 A; 3-pol.
  • Leitungsschutzschalter: B13 A; 1-pol.
  • FI/LS Schutzschlter (RCBO): B16 A/30 mA
  • Leitungsschutzschalter: B10 A; 1-pol.
  • Messpunkte über handelsübliche Reihenklemmen herausgeführt


Verbraucher:

  • Drehstromverbraucher: Andeutung einer CEE-Steckdose 5-pol. mit SI-Buchsen
  • Wechselstromverbraucher:

     - Leuchte über einen Schalter geschaltet mit Abzweigdose
     - Schuko-Steckdose Andeutung einer Schuko-Steckdose 3-pol. mit SI-Buchsen
     - Heizungsanschluss Andeutung eines Heizungsanschluss 3-pol. mit SI-Buchsen
