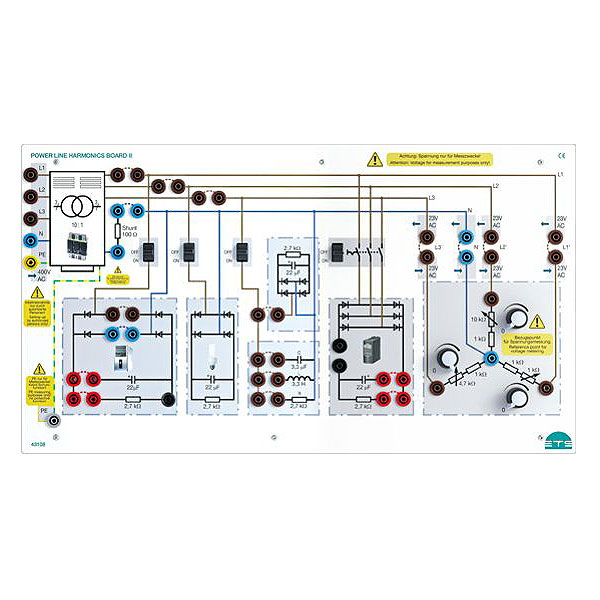

ETS Didactic Power Line Harmonics Board

ETS Didactic Power Line Harmonics Board
ETS Didactic Überlastung und Ausfall des Neutralleiters
Lernziele:
  • Die Verkettung von Spannungen und Strömen von Drehstromsystemen durch Messungen, Berechnungen und Aufzeichnungen von Liniendiagrammen begreifen
  • Ströme, Spannungen und Leistungen bei Sternschaltung für symmetrische und unsymmetrische Belastungen ermitteln
  • Auswirkungen von Störungen, z.B. Ausfall von Neutralleiter, Außenleiter oder Lastwiderstand untersuchen
  • Die Entstehung von Oberschwingungen durch nicht-lineare Verbraucher, wie PCs, Motorsteuergeräte oder Energiesparlampen, messtechnisch nachweisen
  • Überlastung des Neutralleiters durch 3. Oberschwingung erkennen und messtechnisch erfassen
  • Aufbau und Funktion der Gleichrichterschaltungen M1, B2, B6U und M3U untersuchen
  • Messung der Spannungen und Ströme an den Gleichrichterschaltungen
  • Trenntransformator 10:1
  • Prüfschaltung eines Drehstrom-Verbrauchers in Stern-Schaltung
  • Untersuchung von R, L und C-Lasten
  • Prüfschaltungen von Wechselstromverbrauchern mit und ohne Gleichrichter



Technische Daten:

  • Trenntrafo 10:1 3-Phasen
  • 3 Lineare Verbraucher in Sternschaltung
  • R, L und C Last
  • 3 elektronische Verbraucher mit Gleichrichter
  • Drehstomverbraucher mit B6U bzw. M3U Gleichrichter
  • Messshunt im Neutralleiter
