ETS Didactic Isolations-Überwachung
Lernziele:
  • Aufbau des öffentlichen Netzes/Netzsystem des einspeisenden Netzes
  • Netzsystem der Verbraucheranlage
  • Auswahl der Schutzmaßnahmen für eine Verbraucheranlage
  • Mess- und Prüfgeräte für Messungen nach: - DIN VDE 0100-410 / - DIN VDE 0100-600 / - DGUV - Vorschrift 3 auswählen, anwenden und Messergebnisse interpretieren
  • Bestimmungen für Erst- und Wiederholungsprüfung anwenden und Ablaufplan/Flussdiagramm der erforderlichen Messungen erstellen
  • Inbetriebnahme von Niederspannungs-Schaltgerätekombinationen durchführen, beschreiben und Prüfprotokoll erstellen
  • Erst- und Wiederholungsprüfung elektrischer Anlagen durchführen, beschreiben und Prüfprotokoll erstellen

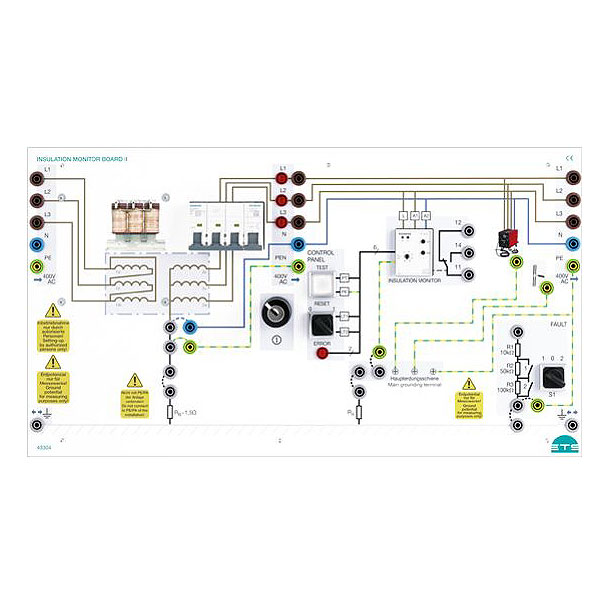

Bestehend aus:

  • Drehstrom-Trenntransformator (400/400 V/200 VA)
  • Leitungsschutzschalter (IN: 1A)
  • Schlüsseltaster zur Freigabe
  • Phasenanzeige: L1, L2, L3
  • Einfache Änderung der Netzform über Brückenstecker
  • Isolationsüberwachungsgerät zur Isolationsüberwachung von ungeerdeten Wechselspannungsnetzen (IT-System) mit einer oder drei Phasen
    • - Versorgungsspannung: AC 115/230V
    • - Messspannung: bis AC 500 V
    • - Messbereich: 10 - 110 kOhm
  • Taster zum Zurücksetzen des gespeicherten Alarms
  • Taster zur Fehlersimulation (externer Prüftaster)
  • Anzeigeleuchte als Alarmsignalgeber
  • Andeutung des Gebäudepotentialausgleich
  • Umschaltbare Messwiderstände zur Erzeugung von Isolationsfehler/Erdschluss
