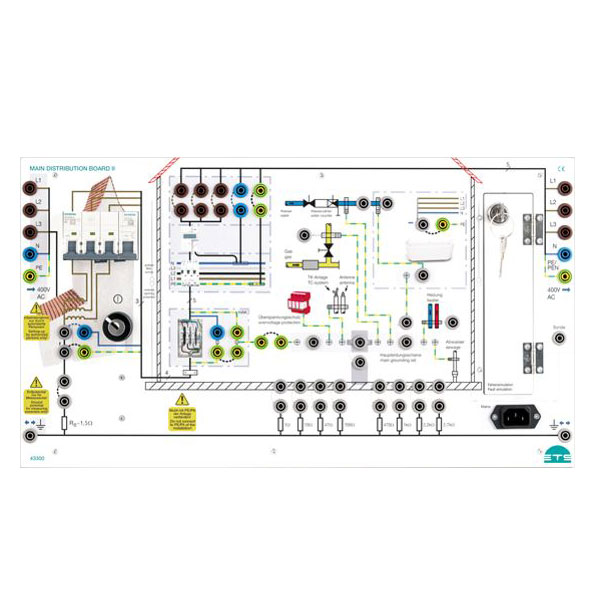

ETS Didactic Hausanschluss der Kundenanlage

Lernziele:

Aufbau des öffentlichen Netzes/Netzsystem des einspeisenden Netzes
Netzsystem der Verbraucheranlage
Auswahl der Schutzmaßnahmen für eine Verbraucheranlage
Mess- und Prüfgeräte für Messungen nach: - DIN VDE 0100-410 / - DIN VDE 0100-600 / - DGUV - Vorschrift 3 auswählen, anwenden und Messergebnisse interpretieren
Bestimmungen für Erst- und Wiederholungsprüfung anwenden und Ablaufplan/Flussdiagramm der erforderlichen Messungen erstellen
Inbetriebnahme von Niederspannungs-Schaltgerätekombinationen durchführen, beschreiben und Prüfprotokoll erstellen
Erst- und Wiederholungsprüfung elektrischer Anlagen durchführen, beschreiben und Prüfprotokoll erstellen

Leistungsmerkmale:

Leitungsschutzschalter (I_N=6A)
Schlüsseltaster zur Freigabe
Einfache Änderung der Netzform über Brückenstecker
Nachbildung eines Fundamenterders mit unterschiedlichen Erderwiderständen
Nachbildung des äußeren Blitzschutz
Anschlussmöglichkeit für eine Sonde zur Erdermessung
Nachbildung Hauptpotentialausgleich
Nachbildung zusätzlicher Potentialausgleich im Bad
Nachbildung des Hausanschluss mit Bildung der unterschiedlichen Netzsysteme durch Brückenstecker
Nachbildung des Zählerplatzes
Anschlussfeld für Unterverteiler
Einfache Fehlersimulation durch Drehschalter für:
- - Schleifen- und Netzinnenwiderstandsmessung
- - Niederohmige Verbindung von Schutz- und Potentialausgleichsleitern
- - Isolationsfehler zur Isolationswiderstands-Messung
