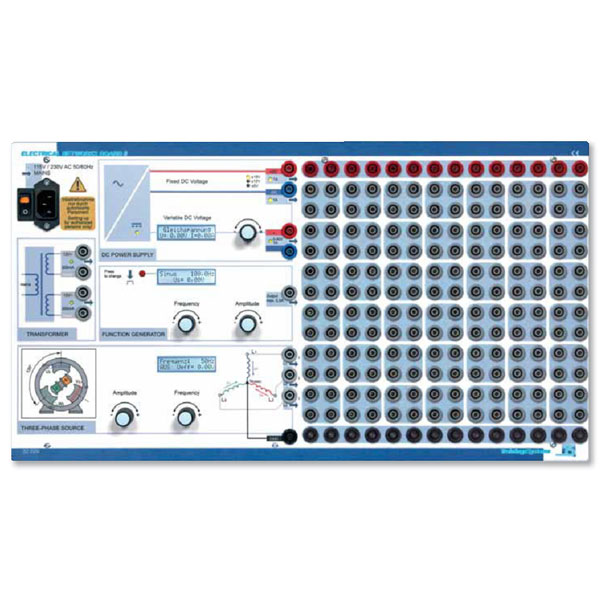

ETS Didactic Grundlagenboard Elektrotechnik

Lernziele:

  • Grundgesetze der Elektrotechnik
  • Umgang und Messen mit Oszilloskop und Multimeter
  • Passive Bauelemente im Gleichstromkreis
  • Spannungs-, temperatur- und lichtabhängige Widerstände
  • Kondensator und Spule im Wechselstromkreis
  • Drehstromsysteme
  • Transformatoren
  • Halbleiterbauelemente
  • Kontaktbauelemente und Relais
  • Thyristoren

Technische Daten:

  • Spannungsquellen: DC +/-15 V oder +/-12 V oder +/- 5 V/1 A; DC 0...30 V / max. 1 A mit Spannungs- und Stromanzeige; AC 2 x 12 V/0,2 A (abgesichert über PolySwitch)
  • Funktionsgenerator: Frequenz 0,1 Hz...200 kHz, Amplitude 0...10 VS, Kurvenform einstellbar, Anzeige aller Größen
  • Drehstromgenerator: Strangspannung 0...10 Veff; Leiterspannung 0...17,3 Veff; Frequenz 1...120 Hz einstellbar, Anzeige aller Größen, Strombelastung pro Phase max. 400 mAeff
  • Experimentierfeld: 42 Steckfelder im 19mm-Raster mit jeweils 4 Stück elektrisch verbundenen 4mm-Sicherheitsbuchsen
  • Netzanschluss: 230 V AC; 50 Hz; 75 W; Schutzklasse I, PELV
  • Sicherheit: Stromversorgungsausgänge kurzschluss- und rückspeisefest bis 40 V DC / 24 V AC, 40 W
