BBH Schülertrainer Elektrik EL1 und EL2

BBH Schülertrainer Elektrik EL1 und EL2
  • Direkte Umsetzung vom Schaltplan zur funktionierenden Schaltung
  • Verwendung der DIN Schaltsymbole
  • Training der Fehlersuche durch Fehlereingabemöglichkeit
  • Bauteile gegen Kurzschluss gesichert
  • Äußerst kompakte und robuste Bauform

Gerätebeschreibung:
Das Verständnis und die Interpretation moderner Kfz-Stromlauf- bzw. Schaltpläne wird immer schwieriger. Die logische Zuordnung und die Funktion des jeweiligen Bauelementes im Rahmen der Gesamtelektrik ist nur durch fachkundiges Lesen des Schaltplanes erkennbar.

Der Schüler muss in die Lage versetzt werden, Schaltpläne, bestehend aus einer Vielzahl von Einzelsymbolen, zu verstehen und auf das Fahrzeug übertragen zu können. Die Hauptaufgabe der Schülertrainer besteht somit darin, einen vorgegebenen Schaltplan (oder einen Plan, den der Schüler vorher gezeichnet hat) auf der Steckplatte des Schülertrainers zu einer arbeitsfähigen Schaltung zu verkabeln. Es wird die Abstraktionsfähigkeit des Schülers - vom Schaltsymbol zum Verhalten des realen Bauteiles - trainiert.´

Auf den Steckplatten der Schülertrainer finden Sie die Schaltsymbole der gebräuchlichsten Kfz-Elektrikbauteile. Die einzelnen Verbraucher werden durch sich analog verhaltende Elektronikbaugruppen simuliert. Alle Komponenten entsprechen in ihrer Funktion und in der notwendigen Beschaltung der Originalteilen. Die Verbindungen erfolgen durch Steckkabel und sind gegen Kurzschluss gesichert. Zum Training der Fehlersuche an den schon bestehenden Schaltungen können bei beiden Schülertrainern 10 verschiedene Fehler gezielt eingegeben werden.

Der besseren Übersichtlichkeit wegen ist der Gesamtschaltplan auf 2 Schülertrainer, EL 1 und EL 2, aufgeteilt.

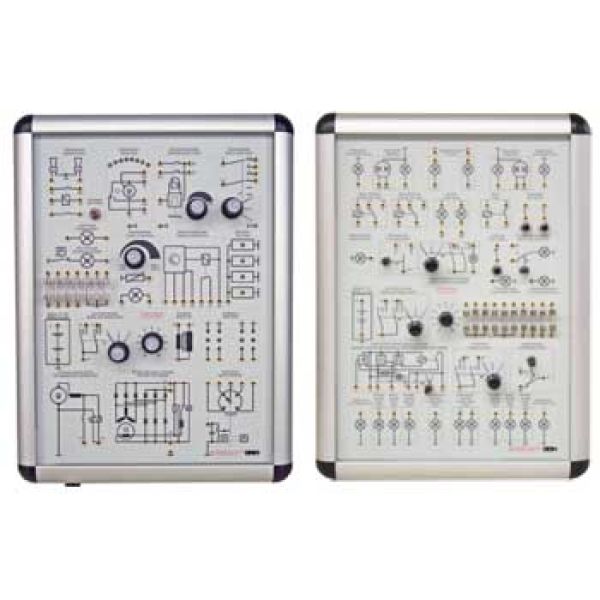

Schülertrainer EL1:
Der Trainer beinhaltet die Systeme Zündung, Anlasser, Lichtmaschine, Wischer, Horn, Vorglühanlage, Motorkontrolle, Ladung, Öldruck sowie abgestimmter Kabelsatz und Fehlereingabemöglichkeit.

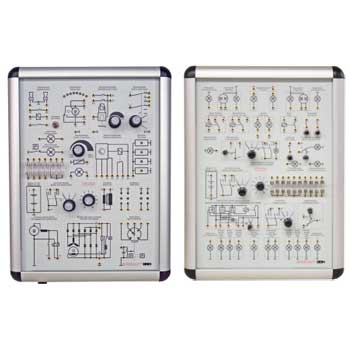

Schülertrainer EL2:
Dieser Trainer beinhaltet die Beleuchtungs- und Signalanlage einschließlich der Relaisschaltung für z. B. Zusatzscheinwerfer sowie abgestimmter Kabelsatz und Fehlereingabemöglichkeit.
