EventBBH Modulare Experimentierbauplatten
- Experimentierbauplatten mit gravierter Schaltsymbolik
- Innere Verkabelung auf Plattenrückseite mit Kunststoffhauben abgedeckt
- Nach oben offenes System, jederzeit erweiterbar
- Experimentierrahmen mit Strom und Masseleiste zur Stromlaufverkabelung
Gerätebeschreibung:
Die Experimentierbauplatten werden aus Dreischicht-Melaminharzplatten gefertigt und sind mit entsprechender Schaltsymbolik graviert. Die Platten haben eine Bauhöhe DINA4 und eine Plattendicke von 6 mm. Stecker- und Kabelverbindungen erfolgen an isolierten 4 mm Buchsen. Die interne Verdrahtung auf den Plattenrückseiten sind durch Kunststoffhauben abgedeckt.

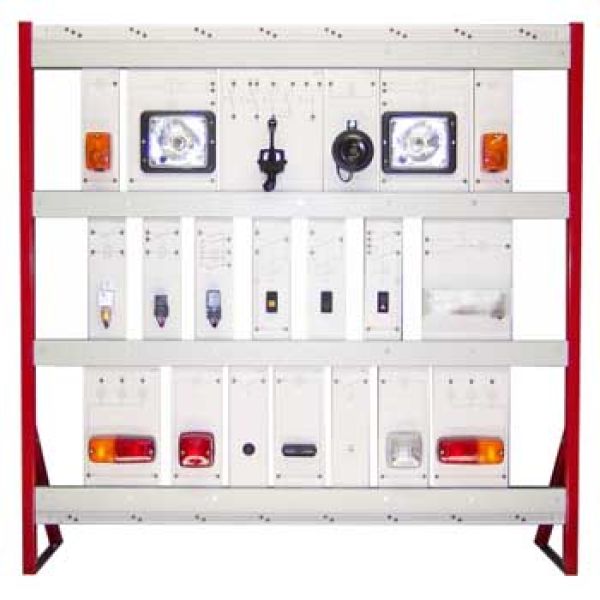

Der Experimentierstand dient zur Aufnahme von Experimentierbaublatten und somit zum funktionellen Aufbau von KFZ-Elektrik- und KFZElektronik-Systemen. Das Rastermaß des dreizeiligen Experimentierrahmens erlaubt die Aufnahme von Experimentierbauplatten mit einer Dicke bis zu 6 mm und einem vorgegebenen Höhenmaß von DIN A4.
Das Höhenmaß ist variabel einstellbar und somit auch für andere Bauplatten-Systemhöhen verwendbar. Die obere Stromleiste für Klemmen 30/15 und Relaisschaltungen kann in Verbindung mit der unteren Masseleiste dazu genutzt werden Schaltungen im Stromlaufplanaufzubauen.
