BBH Grundlagenversuche Schulungsstand EL73

BBH Grundlagenversuche Schulungsstand EL73
  • Verwendung der Original Schaltsymbole
  • Schaltplangerechtes Verkabeln aller Kfz-Komponenten
  • Dynamische Leuchtweitenregulierung
  • Integrierte Fehlerschaltung
  • Bedienelemente unterschiedlicher Hersteller
  • Alle Bauteile gegen Falschanschluss geschützt
  • Für Demonstrationsunterricht und Gruppenarbeit

Gerätebeschreibung:

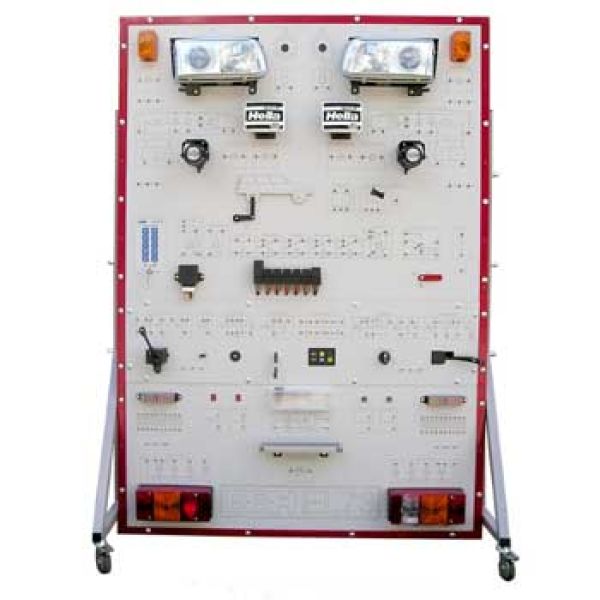

Der Funktionsstand ist als Lehrsystem speziell auf die Belange der Kfz-Techniker und zur besonderen Vertiefung der Fehlersuche hin ausgerichtet. Durch die Verwendung der Original DIN-Schaltsymbole ist ein schaltplangerechtes Verkabeln der gesamten Kfz-Elektrik möglich.

Die feste Anordnung aller Bauteile auf der Steckplatte gewährleistet stets den gleichen, von der Übersichtlichkeit her optimierten Aufbau der Gesamtschaltung. Die Anordnung in Funktionsbaugruppen wie Scheibenwischer, Blinker usw. erlaubt z.B. auch das Verkabeln einzelner Baugruppen durch verschiedene Schüler. Schritt für Schritt können alle Verbraucher und Schaltelemente (z.B. auch nach Original Fahrzeugschaltplänen) miteinander verbunden werden, so dass der doch recht komplexe Gesamtschaltplan und das Zusammenwirken der Einzelelemente verständlich wird.

Der Funktionsstand verfügt u.a. über Xenon-Scheinwerfer mit dynamischer Leuchtweitenregulierung und herausgeführtem Diagnoseanschluss, Nebelscheinwerfer DE und Fernscheinwerfer in moderner FF Technologie, zusätzliche 3. Sicherheitsbremsleuchte. Die Funktion von Signalhorn und Fanfare wird über Leuchten simuliert.

Bei den Original-Bedienelementen wurden unterschiedliche Hersteller berücksichtigt. Eine integrierte  Fehlerschaltung ermöglicht die abschließbare Programmierung von 10 unterschiedlichen Fehlern.
