ETS Didactic Hausinstallation - Aus-, Wechsel- oder Kreuz-Schaltung

ETS Didactic Hausinstallation - Aus-, Wechsel- oder Kreuz-Schaltung

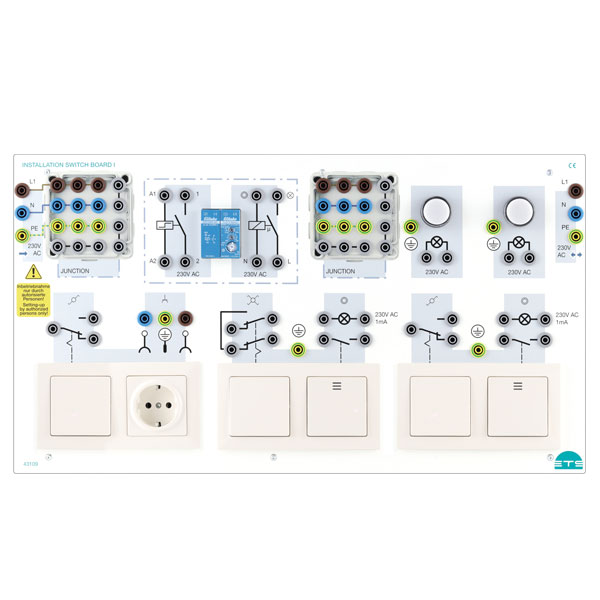

ETS Didactic Hausinstallation
Lernziele:
  • Elektrische Installationen planen und ausführen
  • Schaltungen analysieren: Betriebsmittel, Funktionsbeschreibung, Wirkungsweise
  • Inbetriebnahme und Fehlersuche

Technische Daten:

  • 2 Verteilerfelder
  • 2 Wechselschalter
  • 2 Taster
  • 2 Kontrollleuchten für Taster
  • 1 Kreuzschalter
  • 1 Schutzkontaktsteckdose
  • 1 Fernschalter
  • 1 Universal Treppenhausrelais mit Ausschaltvorwarnung: - Zeitschalter, 3- und 4-Leiter // - einstellbare Zeit: 1 ... 30 min
  • 2 Anzeigelampen zur freien Beschaltung
  • Die Beschaltung aller Ein- und Ausgänge erfolgt über Sicherheitsbuchsen (4 mm)



Ausführung:

  • Experimentier-Board im DIN A4-Lehrplattenformat mit fotorealistischem, vierfarbigem Design der Frontplatte
  • Farbige Leitungsdarstellung nach Farbcode
  • Die Plattenoberfläche ist durch eine Spezialbeschichtung kratzfest ausgeführt
  • Didaktische Normkennzeichnung mit Bedienungshinweisen und Anschlussoptionen erleichtern dem Anwender die Inbetriebnahme
