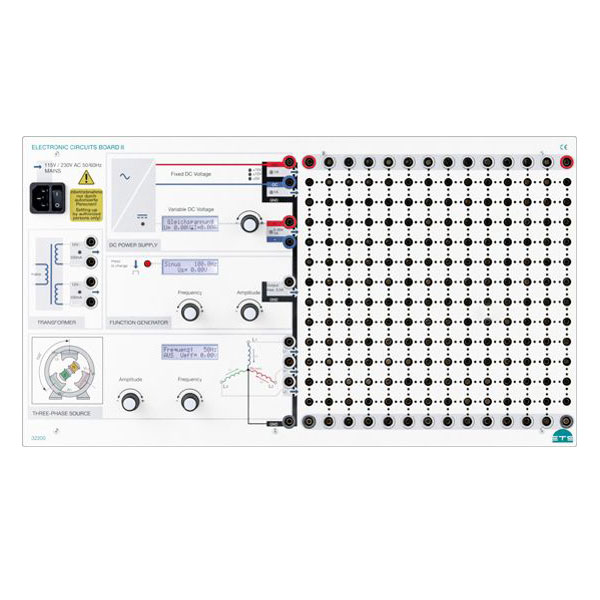

ETS Didactic Elektrotechnik / Elektronik

ETS Didactic Elektrotechnik / Elektronik
ETS Didactic Elektrotechnik / Elektronik
Lernziele:
  • Grundgesetze der Elektrotechnik
  • Umgang und Messen mit Oszilloskop, Multimeter und Funktionsgenerator
  • Gleich-, Wechsel- und Drehstromtechnik
  • Spannungs-, temperatur- und lichtabhängige Widerstände
  • Verhalten von Halbleitern: Dioden, Transistoren, Thyristoren
  • Operationsverstärker
  • Schaltungen der Elektronik: Verstärker, Kippschaltungen, Netzteilschaltungen

Technische Daten:

  • Spannungsquellen: DC +/- 15 V oder +/- 12 V oder +/- 5 V/1 A; Spannungs- und Stromanzeige; AC 2 x 12 V / 0,2 A (abgesichert über PolySwitch)
  • Funktionsgenerator: Frequenz 0,1 Hz...200 kHz, Amplitude 0...10 VS und Kurvenform einstellbar, Anzeige aller Größen
  • Drehstromgenerator: Strangspannung 0...10 V (eff.); Leiterspannung 0...17,3 V (eff.); Frequenz 1...400 Hz einstellbar; Anzeige aller Größen, Strombelastung pro Phase max. 400 mA (eff.)
  • Experimentierfeld: 4mm-Sicherheitsbuchsen, angeordnet im 19mm-Raster, umgeben mit jeweils 4 Stück 2mm-Buchsen
  • Netzanschluss: 230 V AC; 50 Hz; 75 W; Schutzklasse I
  • Sicherheit: Stromversorgungsausgänge kurzschluss- und rückspeisefest bis 40 V DC / 24 V AC, 40 W
