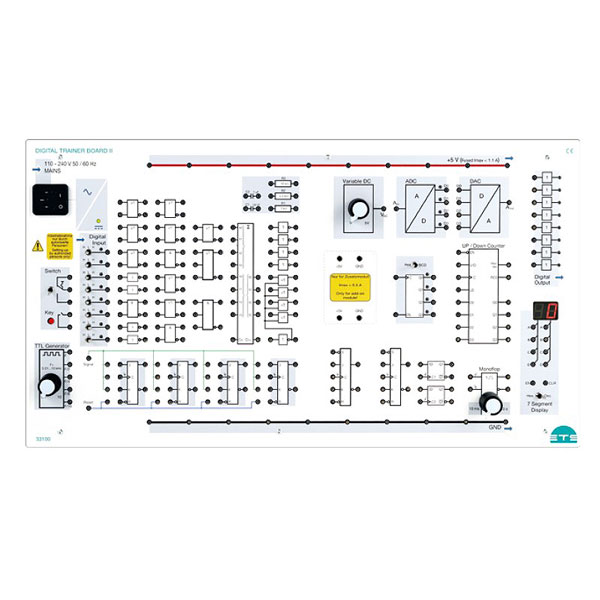

ETS Didactic Digitaltechnik
Lernziele:
  • Grundschaltungen, Eigenschaften und Kenngrößen digitaler Schaltkreise
  • Zähler, Kippglieder, Register, Speicher, ALU
  • Steuerungen mit Bausteinen der Digitaltechnik aufbauen und analysieren

Integrierte Funktionen:

  • Netzteil, +5 V DC/1 A, stabilisiert und kurzschlussfest
  • Variabel einstellbarer Taktgenerator, 0,1 ... 10 kHz, mit nachgeschaltetem Teiler, Teilerfaktoren: 2, 4, 8 und 16
  • Prellfreie L/H-Eingabeschalter
  • Umschalter, frei beschaltbar (nicht entprellt)
  • Taster, frei beschaltbar (nicht entprellt)
  • AND/NAND-Gatter mit je 2 Eingängen
  • AND/NAND-Gatter mit 3 Eingängen
  • OR/NOR-Gatter mit je 2 Eingängen
  • OR/NOR-Gatter mit 3 Eingängen
  • XOR-Gatter mit je 2 Eingängen
  • Inverter
  • JK-Master-Slave-Flipflops
  • 4 Bit-Volladdierer
  • Umschaltbarer HEX-/DEC-Zähler mit optischer Anzeige
  • Vor-/Rückwärts-4-Bit-Binärzähler
  • 2 Bit-Zwischenspeicher mit Freigabe
  • Variabel einstellbares Monoflop, 10s, mit positivem oder negativem Eingang
  • 7-Segment-Anzeige (2 Digits) mit integriertem Decoder, umschaltbar von hexadezimal auf dezimal
  • LED-Anzeigen mit vorgeschaltetem Treiber
  • Einstellbare Spannungsquelle: 0 ... 5 V
  • ADU 4 Bit
  • DAU 4 Bit
  • 3 Widerstände und 2 Kondensatoren zum Aufbau von RC Zeitgliedern
  • Spannungsversorgter Steckplatz für zusätzliche Module oder IC-Sockel
  • Verteilerschiene, +5V und 0V
