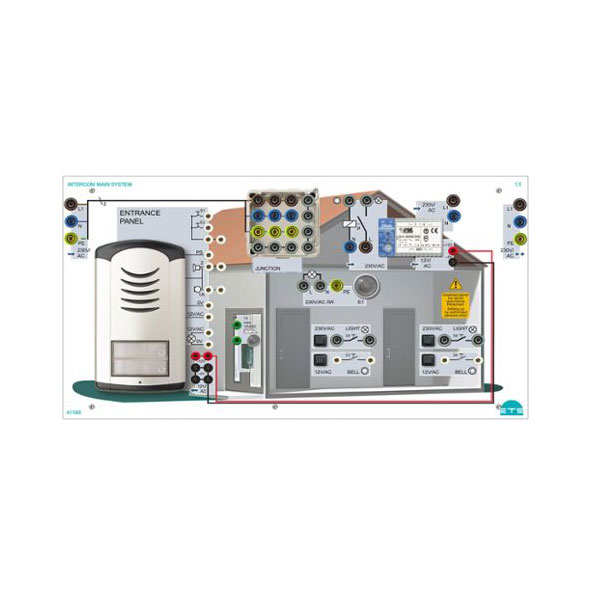

ETS Didactic Außenstation - Intercom Main System
Lernziele:
  • Schaltungen von Haussprech- und Signalanlagen planen, aufbauen und in Betrieb nehmen können
  • Parallelschaltung von Haussprech- und Signalanlagen für mehrere Wohneinheiten
  • Automatisierung des Treppenlichtes über einen Treppenlichtautomaten
  • Fehlersuche in einer Haussprech- und Signalanlage


Technische Daten - Haussprechanlage Außenstation:

  • Aufputzgehäuse mit 2 Ruftasten und zuschaltbarer Tastenbeleuchtung, Lautsprecher und Mikrofonmodul
  • Trepenlichtautomat mit Stromstoßfunktion und den Optionen Rückfallverzögerung und Ausschaltvorwarnung
  • Zusätzlich 2 Ruftasten und 2 Tasten für die Treppenlichtsteuerung in einem visuell abgetrennten Flur
  • Türöffner in 12V/AC-Ausführung an einer visuell dargestellten Hauszugangstür
  • Treppen-Flurbeleuchtung in 230V/AC-Ausführung und PE-Anschluss
  • Klingeltransformator 230V/AC auf 12V/AC
  • Verteilerbox mit farblich getrennten Abgriffen für die 230V/AC-Versorgung und zusätzlich freien Klemmen, ausgeführt als 4mm-Sicherheitsmessbuchsen
  • Die Anschlüsse, der mit 230V betriebenen Geräte, sind als 4mm-Sicherheitsbuchsen herausgeführt
  • Die Anschlüsse der Haussprechanlage sind auf 2mm-Sicherheitsbuchsen herausgeführt
