ETS Didactic E-Mobility Ladesäule

ETS Didactic E-Mobility Ladesäule

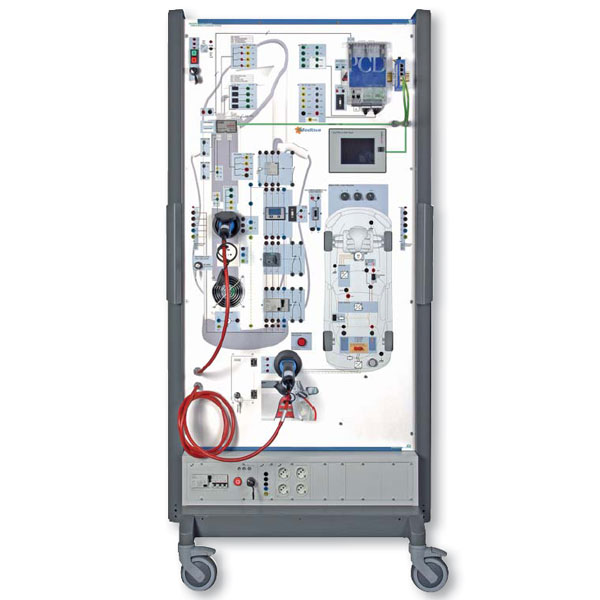

BST® - BuildingSystemsTrainer Ladesäule
  • Lernziele integriert in ein Gesamtkonzept
  • Besseres Verständnis der Zusammenhänge
  • Praxisnahe Anwendung abstrakter Begriffe (Smart-Grid, Smart-Metering, ...)

Lernziele für Elektroniker Automatisierungstechnik (EAT):

  • Projektieren von Energiemanagement-Systemen mit Schnittstelle zu E-Mobility
  • Implementierung von Stromtankstellen in Smart-Metering- und Smart-Grid-Lösungen
  • Installation und Inbetriebnahme von Mess-, Steuer- und Regelungseinheiten
  • Visualisierung von Energiesystemen und deren Energieflüssen
  • Wartung und Service an gebäudeintegrierten Automationseinheiten
  • Prüfen und Sicherstellen der elektrischen Sicherheit von Energiemanagement-Systemen

Lernziele für Elektroniker Fachrichtung Energie- und Gebäudetechnik (EFEG):

  • Projektieren der Komponenten von Stromtankstellen
  • Errichtung und Einbindung dezentraler Energieversorgungs- und Energiewandlungssysteme
  • Aufstellen und Anschließen aller notwendigen Energieversorgungs- und Kommunikationseinheiten
  • Herstellung des notwendigen Blitz- und Überspannungsschutzes
  • Wartung und Service von Stromtanktellen in und an Gebäuden sowie öffentlichen Plätzen
  • Prüfen und Sicherstellen der elektrischen Sicherheit von Stromtankstellen

Technische Features:

  • Moderne SPS mit großer Verbreitung im Bereich E-Mobility und der Gebäudeautomation
  • Integration der unterschiedlichen Bussysteme im Gebäude auf eine Steuerung
  • Touchpanel
  • Zähler - MID-konform
  • Modbus - über Ethernet und RS485
  • Ladecontroller mit Modbus
  • Norgerechter Typ 2-Ladestecker und Ladesteckdose
  • Schutzeinrichtungen (Personen-, Leitungsschutz)
  • Entlüftungseinrichtung
  • Fehlersimulator
  • Disconect-Trennstecker für den HV-Kreis im Fahrzeug
  • Simulation unterschiedlicher Fehler im Fahrzeug (Isolationsfehler, hochohmige Verbindungen im Bereich der Fahrzeugmasse, Unterbrechnungen)
  • Simulation der einzelnen Zustände beim Ladevorgang
