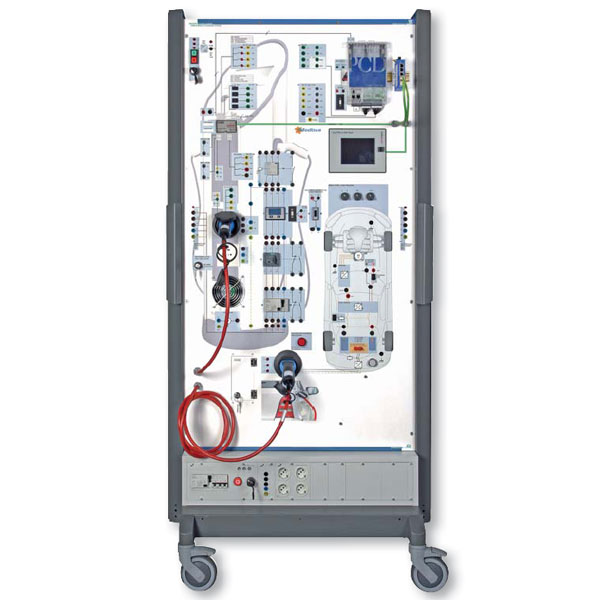

ETS Didactic E-Mobility Ladesäule

Lernziele für Elektroniker Automatisierungstechnik (EAT):

• Projektieren von Energiemanagement-Systemen mit Schnittstelle zu E-Mobility
• Implementierung von Stromtankstellen in Smart-Metering- und Smart-Grid-Lösungen
• Installation und Inbetriebnahme von Mess-, Steuer- und Regelungseinheiten
• Visualisierung von Energiesystemen und deren Energieflüssen
• Wartung und Service an gebäudeintegrierten Automationseinheiten
• Prüfen und Sicherstellen der elektrischen Sicherheit von Energiemanagement-Systemen

Lernziele für Elektroniker Fachrichtung Energie- und Gebäudetechnik (EFEG):

• Projektieren der Komponenten von Stromtankstellen
• Errichtung und Einbindung dezentraler Energieversorgungs- und Energiewandlungssysteme
• Aufstellen und Anschließen aller notwendigen Energieversorgungs- und Kommunikationseinheiten
• Herstellung des notwendigen Blitz- und Überspannungsschutzes
• Wartung und Service von Stromtanktellen in und an Gebäuden sowie öffentlichen Plätzen
• Prüfen und Sicherstellen der elektrischen Sicherheit von Stromtankstellen

Technische Features:

• Moderne SPS mit großer Verbreitung im Bereich E-Mobility und der Gebäudeautomation
• Integration der unterschiedlichen Bussysteme im Gebäude auf eine Steuerung
• Touchpanel
• Zähler - MID-konform
• Modbus - über Ethernet und RS485
• Ladecontroller mit Modbus
• Norgerechter Typ 2-Ladestecker und Ladesteckdose
• Schutzeinrichtungen (Personen-, Leitungsschutz)
• Entlüftungseinrichtung
• Fehlersimulator
• Disconect-Trennstecker für den HV-Kreis im Fahrzeug
• Simulation unterschiedlicher Fehler im Fahrzeug (Isolationsfehler, hochohmige Verbindungen im Bereich der Fahrzeugmasse, Unterbrechnungen)
• Simulation der einzelnen Zustände beim Ladevorgang
