BBH Schulungsmodell Toyota Prius Hybrid

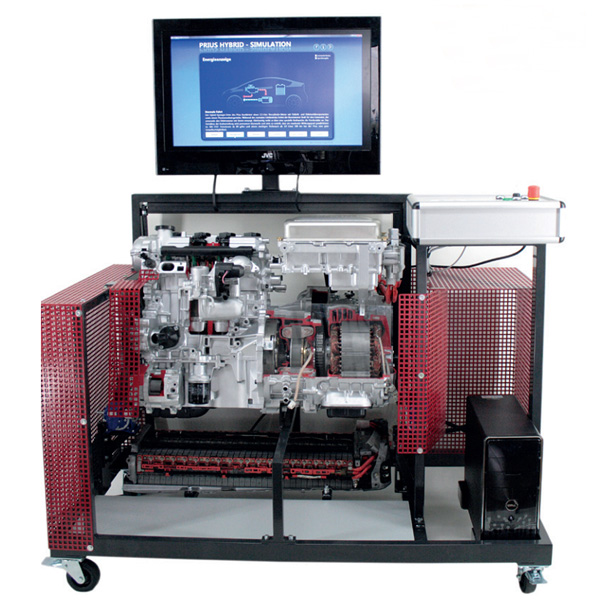

Schulungsmodell Toyota Prius Hybrid:
Das Schulungsschnittmodell ist mit den Originalkomponenten eines Toyota Prius Hybridtechnik Antriebs (Benzin/Elektroantrieb) ausgestattet. Die gesamte Einheit ist auf einem fahrbaren, stabilen und pulverbeschichteten Stahlrohrrahmen montiert.

Das Modell ist so geschnitten, dass die Komponenten und deren Funktionsweise ersichtlich sind.
4-Zylinder Verbrennungsmotor, Generator, CVT Getriebe, Elektroantriebsmotor, Inverter und HV-Batterie sind teils geschnitten vorhanden.

Der gesamte Antriebsstrang kann in Bewegung beobachtet werden, da mit Hilfe zweier 230 V Elektromotoren das Schnittmodell angetrieben wird. Die Ansteuerung der Einheit erfolgt mit Hilfe einer speziellen Computersoftware, Interface und PC (im Lieferumfang enthalten).

Die Betriebszustände Anfahren, Normalbetrieb, Maximallast, Bremsen, EV-Modus und Halten können in Bewegung betrachtet werden. Die Erklärung und Anzeige erfolgt auf einem Bildschirm inklusive Sprachausgabe.

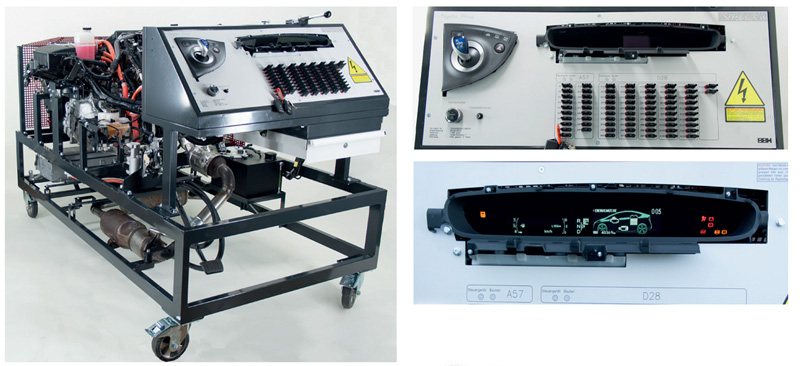

Motorschulungsstand Toyota Prius III:

• Voll funktionsfähiger Motorschulungsstand Toyota Prius III inklusive Automatikgetriebe und Hochvoltbatterie
• Aufgebaut auf einem stabilen Gestell mit 4 tragfähigen feststellbaren Lenkrollen
• Drehende und heiße Teile sind gegen unbeabsichtigtes Berühren durch Schutzgitter gesichert
• Simulation der unterschiedlichen fahrdynamischen Prozesse am stehenden Schulungsstand
• Visualisierung der Betriebszustände in der eingebauten Armaturentafel

Verbaute Komponenten:

• Armaturen
• Bedienelemente
• Wegfahrsperre mit Zündschloss
• Kabelbaum
• Diagnosestecker
• alle Komponenten des Hybrid Synergy Drive

Zusätzliche didaktische Ausstattung:

• abschließbare Fehlerschaltbox mit 30 unterschiedlichen Fehlern (nach Vorgabe)
• eine, auf das Hybridsystem abgestimmte, Breakoutbox
• 4mm Messbuchsen an allen zugänglichen Sensoren und Aktoren
