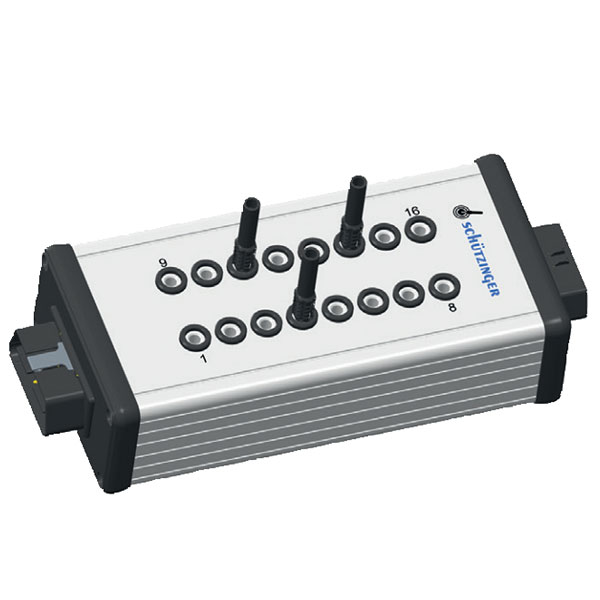

Schützinger OBD Breakout-Box 24V
  • Diagnosebox für die OBD-II-Schnittstelle an Fahrzeugen
  • Stirnseitig 1x OBD-II-Buchse OBDBU 7640 Au/24V/SW und 1x OBD-II-Stecker OBDST 7388 Auro/24V/SW
  • 16x Brückenbuchse BRBU 7924 L Ni/SW beschriftet mit der OBD-Pin-Nummer, Rastermaß 13 mm / 21 mm
  • Kontaktteile: vernickelt und vergoldet
  • Steckanschluss
  • Isolierteile: PA 6.6 (Polyamid)
  • Farbe: schwarz
  • Gehäuse: Aluminium
  • Bemessungsspannung: 33 VAC / 60 VDC (bei normalen Umgebungstemperaturen)
  • Bemessungsstrom: 10 A (bei normalen Umgebungstemperaturen)
  • Temperatur-Einsatzbereich: von -25°C bis +80°C



Optional erhältlich:

Zur Überbrückung der Kontakte werden 16 Brückenstecker BRST 7922 Ni/.. (Farbe) empfohlen (siehe Schaltplan)

Montageanleitung A 2116
