Schutzleiter-Prüfmodule

Schutzleiter-Prüfmodule
Schutzleiter-Prüfmodule
  • Autarke Messmodule für den universellen Einsatz in automatisierten Systemen
  • Vorbereitet zur Integration in Schaltschränken oder Prüfeinheiten
  • Vorgesehene Laschen ermöglichen eine einfache Montage der Module
  • Sämtliche Anschlüsse sind steckbar ausgeführt
  • Gerätetreiber in C# für Anwendungsprogrammierung erhältlich (.NET Framework 4.6.2)
  • In einem hochwertigen Metallgehäuse integriert
  • 3 Modelle

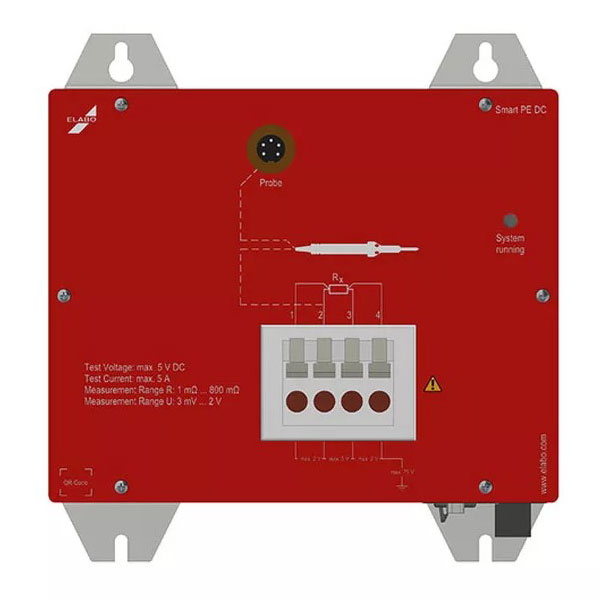

Schutzleiter-Prüfmodul 04:

  • Messbereich R: 1 mΩ ... 800 mΩ
  • Messbereich U: 3 mV (DC) ... 2 V (DC)
  • Prüfstrom: max. 5 A (DC) Schaltnetzteil, 5V / 25W
  • Leerlaufspannung: max. 5 V (DC)
  • Ausgangsleistung: max. 6,25 W
  • Prüfspannungsverlauf: ED 50%, max. Prüfdauer 1 Minute



Schutzleiter-Prüfmodul 05:

  • Messbereich R: 5 mΩ ... 1,20 Ω
  • Messbereich U: 50 mV (AC) ... 12 V (AC)
  • Prüfstrom: 2 A (AC) ... 40 A (AC) netzsynchron, einstellbar über Frontplatte
  • Leerlaufspannung: max. 6 V (AC) / 12 V (AC) (Bereich auswählbar)
  • Ausgangsleistung: max. 480 VA
  • Einschaltdauer: ED 50%, max. Prüfdauer 1 Minute
  • Regelung: Manuelle Einstellung und Nachjustierung



Schutzleiter-Prüfmodul 06:

  • Elektromechanischer Stelltransformator
  • Messbereich R: 5 mΩ ... 1,2 Ω
  • Messbereich U: 50 mV (AC) ... 12 V (AC)
  • Prüfstrom: 2 A (AC) ... 40 A (AC) netzsynchron, einstellbar über Frontplatte
  • Leerlaufspannung: max. 6 V (AC) / 12 V (AC) (Bereich auswählbar)
  • Ausgangsleistung: max. 480 VA
  • Einschaltdauer: ED 50%, max. Prüfdauer 1 Minute
  • Regelung: elektromechanisch geregelt
