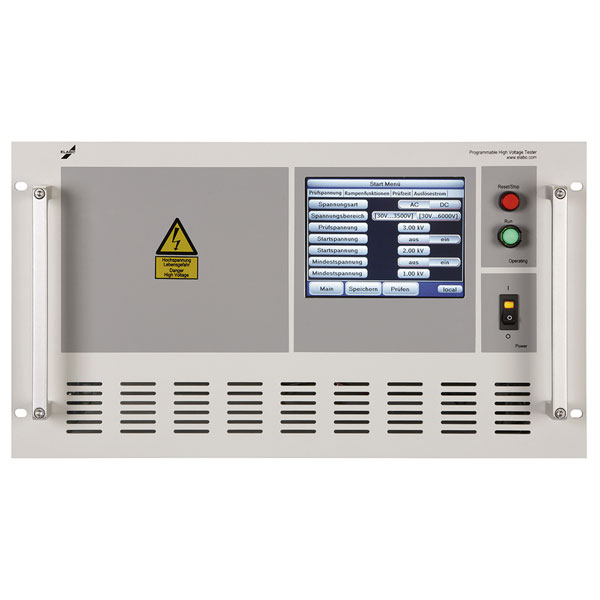

Elabo High-Performance Prüfgerät PE/IS/HV F7-1A

Elabo F7-1A
  • Prüfspannung: 100 .. 2.500 VAC, 200 .. 5.000 VAC, 200 .. 3.000 VDC (Option), 300 .. 6.000 VDC (Option)
  • Spannungsrampe: für Start und Ende der Prüfung frei programmierbar
  • Schutzleiter: 0 .. 1,2 Ohm, 6 oder 12 VAC, 5 .. 32 A
  • Schnittstelle: RS232-C
  • Netzspannung: 230 V / +/- 10 % / 49 .. 51 Hz
  • Baugröße: 19" / 6HE

Modular und bedienerfreundlich. Das mehrfarbige Touch-Panel ermöglicht eine ergonomische Bedienung der Prüfgeräte, die standardmäßig mit serieller RS232C-Schnittstelle ausgerüstet sind (wahlweise mit Ethernet bzw. USB). Alle Geräte sind auch ohne Bedienmodul erhältlich, z. B. für den Einsatz in automatischen Systemen.

Modulares Kombitestgerät

Abhängig von der Variante und dem Ausstattungsstand erlaubt diese Gerätevariante mit integriertem Umschaltfeld die Konfiguration eines kompakten Prüfsystems zur manuellen bzw. automatisierten Schutzleiter- und Isolationswiderstandsmessung sowie zur Hochspannungsprüfung an Systemen, Bauteilen oder Komponenten.



  • 19“-Einschubtechnik
  • Hochwertiges Metallgehäuse
  • Zugangssperre über parametrierbare Passwortebenen
  • Servicefreundlichkeit – durch wenige Handgriffe austauschbar
  • Interfaces RS232-C oder alternativ über Ethernet oder USB



Erweiterungsmodule:

  • Gleichspannung: Prüfspannung: 200 .. 3.000 / 6.000 VDC; Auslösestrom: 0 .. 1 / 10 / 100 mA
  • Isolationswiderstand: 0,1 .. 1 / 10 / 100 MΩ + Autorange
  • Sicherheitsstrombegrenzung: < 3 mA bei AC; < 5 mA bei DC
  • Spannungsrücklesung: Modul ermöglicht durch Rücklesung der Prüfspannung eine Vierleitermessung
  • Brennen: Überstromauslösung kann zur Fehlersuche deaktiviert werden
  • Digitale Zusatzausgänge: 6 Digitalausgänge zur Ansteuerung einer externen Umschaltmatrix
  • Ethernet: Alternative Schnittstelle zur RS 232-C
  • USB: Alternative Schnittstelle zur RS 232-C
  • Softwarepaket: Elution® Device
