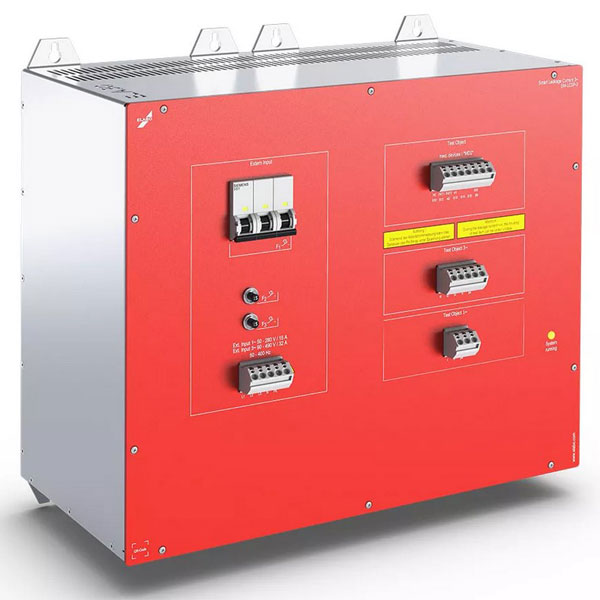

Ableitstrommessgerät für 1- und 3-phasige Prüflinge

Ableitstrommessgerät für 1- und 3-phasige Prüflinge
SM-LC3P-0-ZRM
  • Umfangreiche Ableitstromprüfung mit detaillierter Aufschaltung für 1- und 3-phasige Prüflinge
  • Automatisierte Protokollierung und Gut-/Fehlerstatistik
  • Integration in Schaltschränken über flexible 6-Punkt Rack-Montage
  • Messbandbreite: 5 µA ... 10 mA DC / AC, 50Hz … 1MHz
  • 3 Ableitstrommessbereiche: 0,1mA / 1mA / 10mA
  • Messarten: I_trms, I_ac, I_dc, I_peak, I_mad (abhängig von der verwendeten Prüfnorm)
  • fester Messbereich nach I_lc_max oder automatische Messbereichsanpassung

Versorgung des Prüflings

  • Externe Einspeisung
  • 50 ... 280 V AC 1-phasig, max. 15A, 50 … 400 Hz
  • 90 ... 490 V AC 3-phasig, max. 32A, 50 … 400 Hz
  • Überwachung der Versorgungsspannung des Prüflings mit Min./Max. Werten
  • Überwachung der Stromaufnahme des Prüflings mit Min./Max. Werten (bei 3-phasigen Prüflingen wird die Phase L1 überwacht)
  • Optional mit Versorgungseinheit

Prüfzeit / Warmlaufzeit

  • 1s … 1d einstellbar in 0,1s - Schritten

Prüfabläufe

  • Variabler Prüfablauf

Betriebsarten

  • Normal-Betrieb ohne Fehler
  • Normal-Betrieb mit N-Fehler
  • Normal-Betrieb mit PE-Fehler
  • Verpolter Betrieb ohne Fehler
  • Verpolter Betrieb mit N-Fehler
  • Verpolter Betrieb mit PE-Fehler

Prüflingsanschlüsse

  • externe Einspeisung (Prüfling)
  • Anschluss Prüfling, 1-phasig, vi1, vi2
  • Zusatzanschlüsse für Prüfungen nach EN60601-1, MED

Schnittstellen

  • Ethernet Schnittstelle (RJ45 - Buchse)
  • Anschluss Warnlampensatz
  • Anschluss Fernbedienung Remove Control mit Display
  • Anschluss Digital Input / Output

Netzspannung

  • 230 V  +/- 10 %; 49 .. 61 Hz

Baugröße

  • Integration in Schaltschränken über 6-Punkt Rack Montage
  • Breite: 426mm
  • Höhe: 392mm
  • Tiefe: 235mm

Gewicht

  • 16 kg
