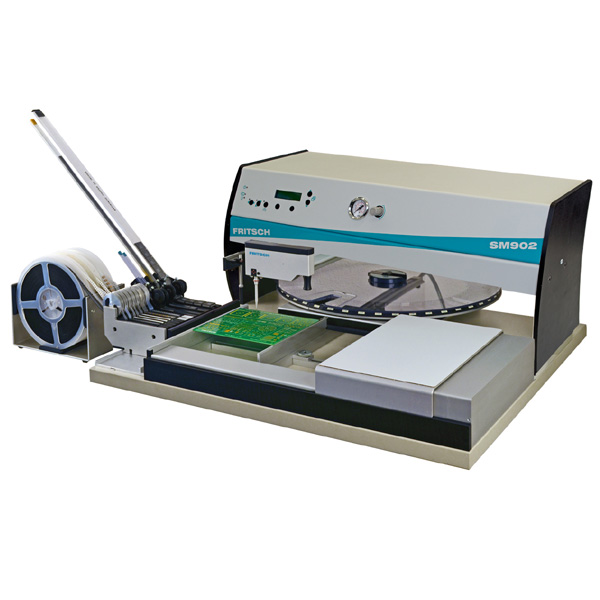

Fritsch SM902 Halbautomat

Der Halbautomat SM902 bietet durch integrierte Messsysteme 100% Bestücksicherheit und entlastet den Anwender, da das Lesen des Bestückplans entfällt.
Auf dem Monitor wird die Abhol- und Absetzposition des nächsten Bauteils angezeigt. Der Anwender wird von Anfang an systematisch durch das gesamte Projekt geführt.

Technische Daten:

Bestückleistung: 400-700 SMDs/Stunde
Abmessungen: 700 x 680 x 340 mm
Max. Leiterplattengröße: 550 x 310 mm
Max. Bestückbereich: 425 x 310 mm
Leiterplattendicke: 0,5 mm bis ~ 4 mm
Bauteile: Chip 0201 bis Gehäusegröße 70 x 70 mm

Cad-Datenkonverter
Zum einfachen Erstellen von Programmen übernimmt der universelle CAD-Datenkonverter existierende CAD-Daten für den SM902.
Hierdurch bleiben Sie in Zukunft flexibel.

Teach-In
Falls keine CAD Daten verfügbar sind, können die zu bestückenden Positionen manuell eingeteacht werden.
Hierzu wird die jeweilige Position angefahren und dem System bestätigt.

Offline Software
Die Offline-Software ermöglicht es, sämtliche Daten an einem separaten Arbeitsplatz vorzubereiten. Diese können per Netzwerk oder Datenträger zur Maschine übertragen werden.

Verfahrrichtung
Die zu verfahrende Richtung zum nächsten Zielpunkt wird zusätzlich direkt am Bestückkopf durch 4 LEDs angezeigt.

Update auf SM902pro
Der SM902 kann schrittweise auf die Funktionen des SM902professional (mit LED- Anzeige, Auto-Feeder etc.) aufgerüstet werden.

Hierdurch wird der Anwender weiter entlastet und die Bestückleistung erhöht.

Kamera
Mittels einer direkt am Bestückkopf adaptierbaren Kamera kann der gesamte Platziervorgang vom Abholen bis zum Platzieren des Bauteils auf einem Monitor vergrößert dargestellt werden.
Hierdurch können gerade kleine Bauteile, wie 0201 oder 0402, sicher platziert werden.
Durch die Software können die Kamerabilder jederzeit für die Dokumentation des Prozesses aufgenommen werden.
