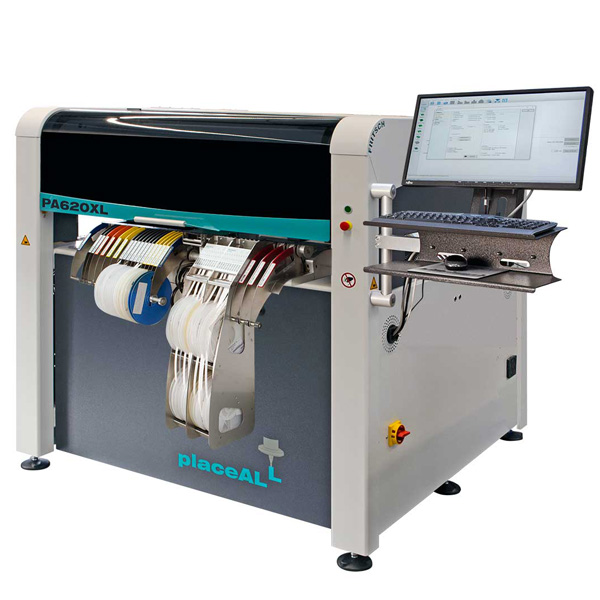

Fritsch PlaceAll 620XL
  • Der placeALL®620XL bietet den größten Bestückungsraum der placeALL Reihe. Seine Abmessungen ermöglichen die Bestückung auch der größten Projekte.
  • Neben der reinen Leiterplattenfläche bietet er genügend Raum für zahlreiche Trays. Hierdurch können bis zu 346 verschiedenen Zuführpositionen bereitgestellt werden.
  • Die verfügbare Tiefe erlaubt allerdings auch die Integration eines Inline-Systems im vorderen Bereich der Maschine. Hier stehen dann immer noch 262 Zuführpositionen und Platz für mehrere Trays zur Verfügung.

Technische Daten:

  • 176 Slots für 8 oder 12 mm single tapeFEEDER
  • max. 346 Positionen für 8 mm Gurte
  • mit 2 Bestückköpfen
  • max. 2 Dosierköpfe
  • max. Leiterplattengröße: 910 x 760 mm
  • Standfläche 2350 x 1800 x 1500 mm mit Feeder
  • Standalone oder Inline



Einsatzgebiet:

Bestücken und Dosieren von Kleinserien bis hin zu mittleren Losen, Bestückleistung bis zu 10500 (zwei Köpfe) 6000 (4600 / IPC9850) Bauteile pro Stunde.



Zuführungseinheiten:

Zuführung von Bauteilen aus Gurt, Stange, Gurtabschnitt, Tray und Schüttgut.



Bauteilspektrum:

Von Chips 0201 bis Fine Pitch 70 × 70 mm und Raster 0,3 mm, BGAs, µBGAs, CSPs, QFNs und Sonderbauteile wie Stecker, bedrahtete LEDs etc.
