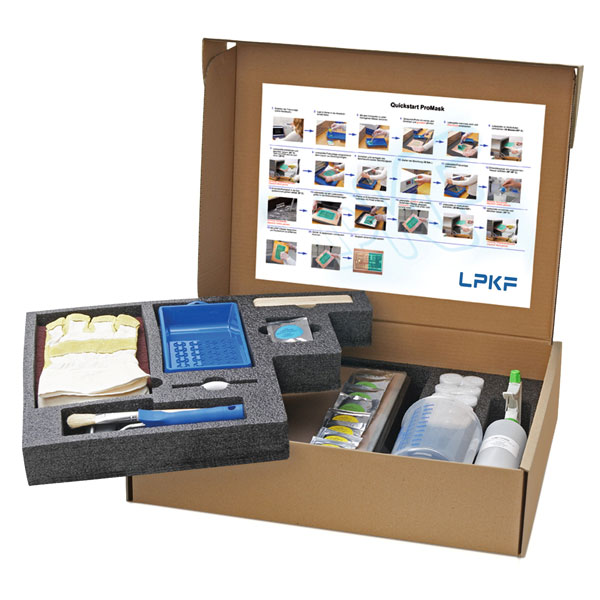

EventLPKF ProMask und ProLegend - Lötstoppmasken und Bestückungsdruck
- Kompakt, schnell und einfach in der Handhabung
- Schützendes Oberflächen-Finish und professionelle Beschriftung
- Optimales Löten
- Nur vier einfache Schritte, geringe Einarbeitungszeit
- Professioneller Bestückungsdruck
- Keine Umweltauflagen
Lötstoppmasken und Bestückungsdruck für das Inhouse-Prototyping
Der Lötstopplack ist – insbesondere bei SMT-Baugruppen – eine grundlegende Voraussetzung für sicheres Löten. Mit LPKF ProMask lässt sich eine professionelle Lötstoppmaske schnell und effektiv auf die bereits strukturierten Leiterplatten aufbringen.
Die Lötstoppmaske wird aus dem CAD-Programm auf eine Transparentfolie gedruckt, auf die Leiterplatte übertragen und entwickelt. In nur vier Arbeitsschritten erhält die strukturierte Leiterplatte in wenigen Minuten ein perfektes Oberflächen-Finish für ein Löten ohne Kurzschlüsse.
Der Bestückungsdruck erfolgt nach dem gleichen Prinzip: ProMask und ProLegend werden mit allen benötigten Werkzeugen und Verbrauchsmaterialien für ein perfektes Ergebnis geliefert.
LPKF ProMask und LPKF ProLegend sind für ein schnelles, einfaches und kostengünstiges Leiterplatten-Prototyping oder für Kleinserien unverzichtbar. Ein fotografisches Belichtungsverfahren überträgt alle Strukturen oder Beschriftungen exakt auf die Leiterplatte.
Die Vorteile von LPKF ProMask:
- Schnell, einfach und kostengünstig
- Saubere elektrische Isolierung
- Perfekter Schutz der Leiterplatte gegen Korrosion und Oxydation
Die Vorteile von LPKF ProLegend:
- Hohe Haftfestigkeit gegen Reinigungsmittel
- Einfaches Verfahren wie bei LPKF ProMask
- Mindest-Buchstabenhöhe von 2 mm
