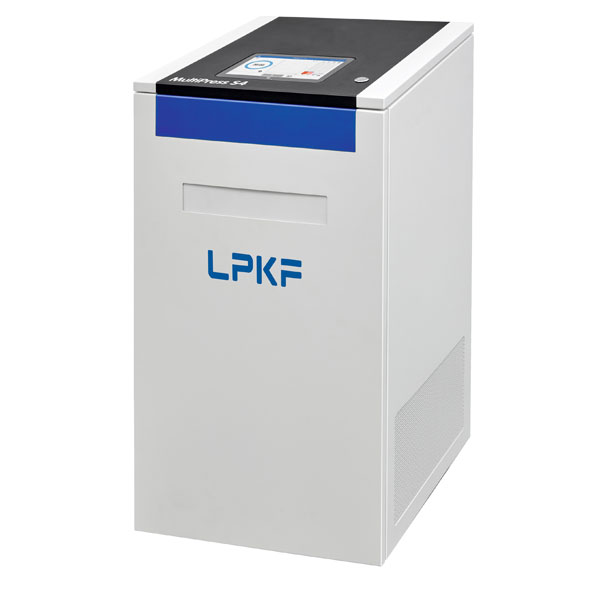

EventLPKF MultiPress S4 Stand-Alone Multilayerpresse
- Inhouse-Produktion von mehrschichtigen Prototypen mit starren, starr-flexiblen, flexiblen und HF-Materialien
- Erweiterte intuitive grafische Benutzeroberfläche mit Touchscreen-Steuerung und -Führung
- Bis zu fünf frei programmierbare Temperatur/Druck-Verfahrensschritte
- Vakuumfunktion und Abgasabsaugung
- Stand-alone-Design; frei beweglich auf Rollen
- Max Layoutgröße: 200 x 275 mm ( 7,8"x 10,8")
8-Lagen-Multilayer im eigenen Labor
Eine hohe Packungsdichte und die damit verbundene hohe Anzahl von Schaltungen bzw. Zusatzaufgaben, die von der Leiterplatte erfüllt werden müssen, erfordern einen Multilayer-Aufbau von komplexen Prototypen, die die Realisierung von Schaltungen in mehreren Lagen erlauben.
Ein neues Konzept mit einer intuitiven grafischen Benutzeroberfläche bietet sowohl einen einfachen Start in die Multilayer-Produktion für Einsteiger und eröffnet zusätzlich unzählige Möglichkeiten, Prozesse für Materialien der nächsten Generation einzurichten. Der drei- bis fünfstufige Prozess mit unterschiedlichen, rampengeführten Temperaturen und Drücken kann auch unter Anwendung von Vakuum und Schnellkühlung durchgeführt werden.
Der einphasige Betrieb, integrierte Vakuum- und Hydraulikpumpe, Anschlussmöglichkeiten und vordefinierte Prozesseinstellungen für gängige Materialien machen die LPKF MultiPress S4 zum effizientesten Standalone-System für das Pressen von Multilayern im eigenen Labor. Dämpfe oder Gerüche können direkt über einen Abluftanschluss in die Lüftungsanlage abgeführt werden.
