Automatisches Bestücken von größeren Projekten

Neben der reinen Leiterplattenfläche bietet er genügend Raum für zahlreiche Trays. Hierdurch können bis zu 346 verschiedenen Zuführpositionen bereitgestellt werden.

Die verfügbare Tiefe erlaubt allerdings auch die Integration eines Inline-Systems im vorderen Bereich der Maschine. Hier stehen dann immer noch 262 Zuführpositionen und Platz für mehrere Trays zur Verfügung.

Einsatzgebiet

Bestücken und Dosieren von Kleinserien bis hin zu mittleren Losen, Bestückleistung bis zu 10500 (zwei Köpfe) 6000 (4600 / IPC9850) Bauteile pro Stunde.

Zuführungseinheiten

Zuführung von Bauteilen aus Gurt, Stange, Gurtabschnitt, Tray und Schüttgut.

Bauteilspektrum

Von Chips 0201 bis Fine Pitch 70 × 70 mm und Raster 0,3 mm, BGAs, µBGAs, CSPs, QFNs und Sonderbauteile wie Stecker, bedrahtete LEDs etc.

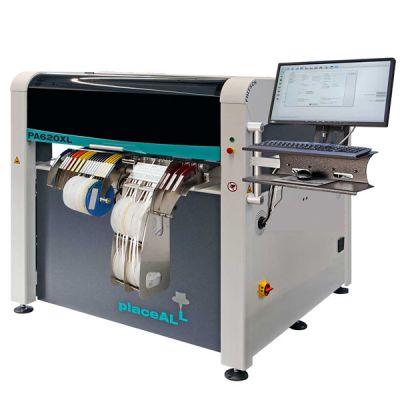

Fritsch placeALL 620XL
