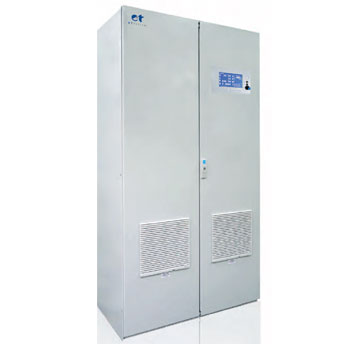

ET System LAB/SL Serie
  • Prüfung von Elektromotoren im Fahrzeugbetrieb, z.B. Hybridmotoren
  • Ausgangsleistung: von 25 bis 250 kW
  • Ausgangsspannungen: bis zu 1.000 V
  • Ausgangsstrom: bis 800 A
  • Kontinuierlicher Übergang von Netzspeisung zur Netzrückspeisung Einzelblock bis 500 kW

Dieses hochdynamische 2 Quadranten-Gleichrichtersystem wurde für umfassende und spezielle Leistungsprüfungen für den Fahrzeugbetrieb von Elektromotoren entwickelt z. B. Hybridmotoren. Eine sehr schnelle Regeldynamik wird durch die moderne PWM-Gleichrichter (IGBT) Steuerung über den gesamten Leistungsbereich erreicht. Die konfigurierbaren Schnittstellen ermöglichen die Einbindung in unterschiedlichste System- und Testumgebungen.


  • Hohe Regeldynamik (< 3 msec)
  • Geringe Restwelligkeit (< 0,5 %)
  • Galvanisch getrennter Ausgang
  • Geringe Netzrückwirkung durch PFC
  • Anlage parallelschaltbar bis zu 2 MW
  • Intelligente Überwachungsfunktionen
  • Anwendergerechte Steuerungsfunktionen
  • Konfigurierbare Schnittstellen (Option) RS232, Relais, CAN, Ethernet
  • Einfache Bedienung durch intuitive Menüführung
  • Fernbedienung über PC oder CAN-Terminal
  • Robuste Ausführung für Prüffeldeinbau
  • Luftselbstkühlung
  • Sonderausführungen auf Kundenwunsch
