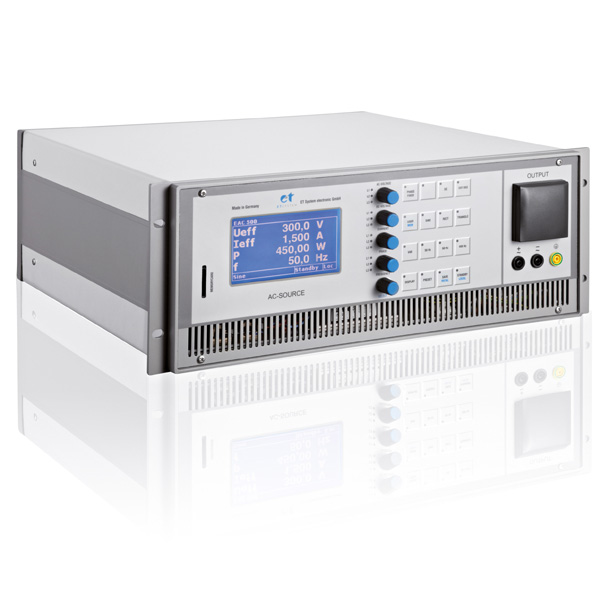

ET System EAC-S
  • Nachbildung von 1-phasigen Spannungsnetzen
  • AC / DC Betrieb
  • Leistung von 250 W bis 10 kW
  • Ausgangsspannung bis 700 VAC / 1000 VDC
  • Ausgangstrom bis 2000 A
  • Ausgangsfrequenz bis 2000 Hz
  • Variable Frequenz von 1 bis zu 2000 Hz, Sinus, Rechteck, Dreieck
  • Anzeige über graphisches Display

Die elektronisch regelbare AC–Quelle EAC–S verfügen über eine Lineare Endstufe mit sauberem Ausgang bei Pmax: 0,1%. Die Geräte werden verwendet um Spannungen, Ströme, Frequenzen und Kurvenformen unabhängig vom Netz 1–phasig nachzubilden.



Ein Auszug der Features:

  • Erstellen beliebiger Spannungs- und Stromkurven über SD-Karte oder digitale Schnittstelle (sequentielle Steuerung)
  • Datenlog-Funktion: Aktuelle Messwerte werden in einem einstellbaren Intervall auf einer SD-Karte gespeichert.
  • Messungen von Spannung (RMS, Mittelwert, Spitzenwert, Crestfaktor), Strom (RMS, Mittelwert, Spitzenwert, Crestfaktor), Wirkleistung, Blindleistung, Scheinleistung, Powerfaktor, Crestfaktor
  • Vorgabe von Frequenz und Phasenwinkel
  • Spannungsgeregelt und bzw. oder Stromgeregelt
  • Speicherplätze für frei programmierbare Kurvenformen (WAV Dateien), einspielbar über eine externe SD-Karte (Option)
  • Externer Oszillatoreingang +/- 10V mit einstellbarer Verzögerung bis 70ms (Option)
  • Script Steuerung: Programmierung von Abläufen gespeichert auf der Speicherkarte
  • Drei nichtflüchtige Kurvenverläufe (Programmierung über Speicherkarte)
  • Die Script-Steuerung in Verbindung mit der Datenlog-Funktion ermöglicht den Aufbau eines unabhängigen „Stand-Alone“-Prüfplatz
  • Sync-Eingang zum Synchronisieren mit externen Quellen (Option)
  • Sync-Ausgang zum Triggern externer Messgeräte o. Ä. (Option)
  • Ausgangsspannung für eine bestimmte Zeit einschaltbar (Option)
  • Verfügbare digitale Schnittstellen IEEE488, RS485, RS232, LAN und USB
  • ATI 5/10 analoge Schnittstelle galvanisch getrennt: 0V bis 5V oder 0V bis 10V
  • Sonderversionen auf Anfrage



Anwendungsbereiche:

  • Nachbildung von weltweiten Spannungsnetzen (1–phasig)
  • Nachbildung von Luft und Raumfahrt-, Bahn- und Maritimen Spannungsnetzen
  • AC Spannungsversorgung zum Einsatz in Laboren und in Prüffeldern für elektrische Komponenten
  • Prüfen von medizinisch-spezifische Wellenformen gemäß EN 60601
  • Unabhängiger Stand-Alone Prüfplatz realisierbar über die Script Steuerung in Verbindung mit der Datenlog-Funktion
