Die 4-Quadranten-Lasteinheit wird durch das Motor Test Board des Maschinenprüfstandes betrieben und arbeitet als gesteuerte Last der Prüflinge.
- Bremsen oder Antreiben des Prüflings in vier Quadranten
- Selbstgekühlter BLDC-Motor, 3000min-1, bis 6Nm, Pmax = 2kW
- Betriebsspannung 3x48V
- Integrierte Erfassung der Drehzahl über Resolver
- Anschluss über verpolungssichere Steckverbinder
- Hohe Leistungsreserven für detailgetreue Emulation der Lasten
- integriertes RFID-System zur Erfassung der Motordaten des Prüflings
- Lieferung mit Leistungs- und Steuerkabel zum Motor Test Board, 2 Sicherheitskabeln (2mm) und Kupplungsmanschette
- Abmessungen der Lasteinheit 240 x 165 x 135 mm
- Gewicht inkl. Zubehör: 8,5kg
Gleichstrom-Doppelschlussmotor:
- 220 V DC
- Nenndrehzahl 1500U/min
- Wellenende mit Kupplung
- feste Wellenabdeckung
- RFID-Kennung
- mechanische Schnellklemmverbinder
- Ein-/Ausgänge auf 4mm- oder 2mm-Sicherheitsbuchsen
- Klemmkasten mit 4-farbig bedrucktem Frontlayout und Schaltsymbolen
- Wicklungsschutz mit Thermokontakt
Gleichstrom-Nebenschlussmotor:
- 160V DC Arbeitswicklung
- 190V DC Erregerwicklung
- Nenndrehzahl 1500U/min
- Wellenende mit Kupplung
- feste Wellenabdeckung
- RFID-Kennung
- mechanische Schnellklemmverbinder
- Ein-/Ausgänge auf 4mm- oder 2mm-Sicherheitsbuchsen
- Klemmkasten mit 4-farbig bedrucktem Frontlayout und Schaltsymbolen
- Wicklungsschutz mit Thermokontakt
Gleichstrom-Reihenschlussmotor 0,25 kW, selbsterregt:
- 220 V DC
- Nenndrehzahl 1400U/min
- Wellenende mit Kupplung
- feste Wellenabdeckung
- RFID-Kennung
- mechanische Schnellklemmverbinder
- Ein-/Ausgänge auf 4mm- oder 2mm-Sicherheitsbuchsen
- Klemmkasten mit 4-farbig bedrucktem Frontlayout und Schaltsymbolen
- Wicklungsschutz mit Thermokontakt

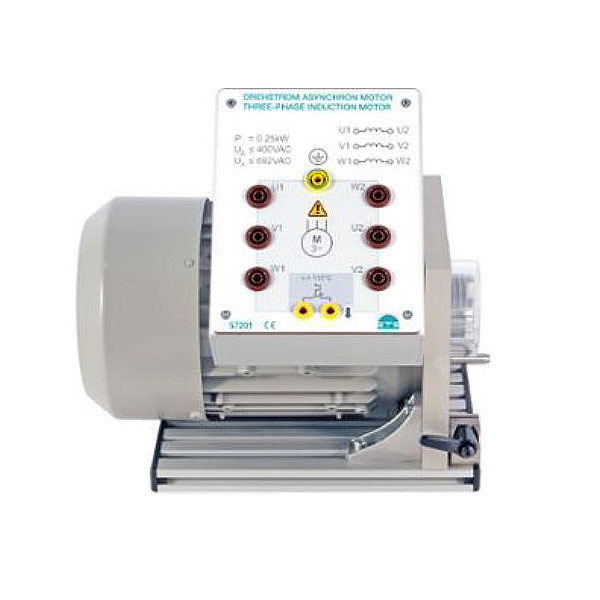

Drehstrom-Synchronmotor 0,25 kW
- Stern/Dreieck 400/230V AC, 50-60 Hz
- Nenndrehzahl 1500U/min bei 50Hz
- Wellenende mit Kupplung
- feste Wellenabdeckung
- RFID-Kennung
- mechanische Schnellklemmverbinder
- Ein-/Ausgänge auf 4mm- oder 2mm-Sicherheitsbuchsen
- Klemmkasten mit 4-farbig bedrucktem Frontlayout und Schaltsymbolen
- Wicklungsschutz mit Thermokontakt
Einphasenmotor 0,25 kW
mit Anlauf- und Betriebskondensator
- 230V, 50Hz, 1500 U/min
- Nenndrehzahl 1500U/min
- Wellenende mit Kupplung
- feste Wellenabdeckung
- RFID-Kennung
- mechanische Schnellklemmverbinder
- Ein-/Ausgänge auf 4mm- oder 2mm-Sicherheitsbuchsen
- Klemmkasten mit 4-farbig bedrucktem Frontlayout und Schaltsymbolen
- Wicklungsschutz mit Thermokontakt
