BBH Simulation Gas-Gebläsebrenner

Gas-Gebläsebrenner - Simulation
  • Aufbau und Funktionsweise eines Gas-Gebläsebrenners am virtuellen Modell erklären
  • Erarbeiten der gegenseitigen Abhängigkeiten von C02, O2, Rußzahl und Abgasverlust bei der Luft- bzw. Lasteinstellung
  • Aufgabenstellung mit der anschließenden Bewertung der Brennereinstellung durch das Programm
  • Ausdruck eines Brennereinstellprotokolls zur Weitergabe an den Kursteilnehmer

Programmbeschreibung:

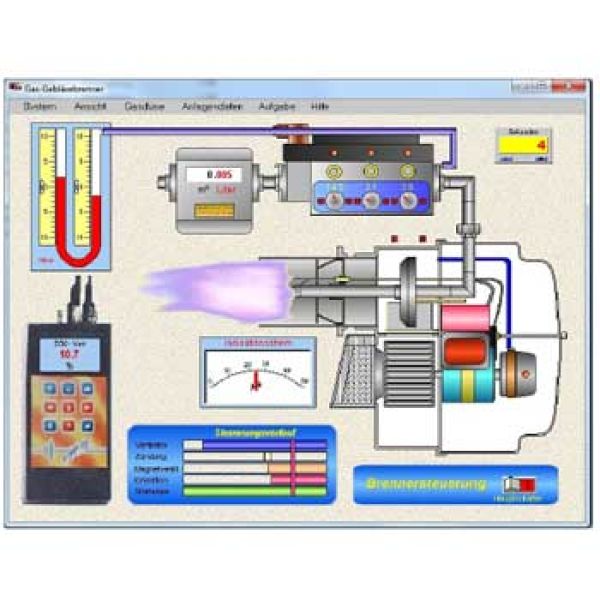

Das Simulationsprogramm Gas-Gebläsebrenner ermöglicht die Durchführung von Inbetriebnahme-Einstellübungen direkt am PC und vermittelt die Grundzusammenhänge bei der Lasteinstellung und deren Optimierung bezüglich der Abgaswerte und des Wirkungsgrades.

Für die Versuche stellt das Programm einen modernen Gas-Gebläsebrenner mit einer Gas-Kompakteinheit zur Verfügung.

Luftmengen- und Gaseinstellungen (Druckwächter, Startgasdruck, Düsendruck) lassen sich wie beim Originalbrenner durchführen. Zur Abdeckung eines breiteren Lastbereiches sind für Erdgas und Flüssiggas zwei verschiedene Düsen vorhanden.

Für die messtechnische Erfassung der Abgaswerte ist ein Abgasmessgerät (C02, O2, Abgastemperatur, usw.) und für den Gasdurchsatz ein Gasmengenzähler vorhanden. Zum Ermitteln des aktuellen Gasvolumenstroms aus der Anzeige des Gasmengenzählers ist eine Stoppuhr im Programm verfügbar. Mit einem U-Rohrmanometer wird zur  Brennereinstellung und Überprüfung, an verschiedenen Stellen (Anschlussdruck, Druck nach dem Filter, Startgasdruck, Düsendruck) der Gasstraße gemessen.

Zur Verdeutlichung des Steuerungsablaufes beim Brennerstartvorgang, kann eine Zeit/Funktions-Anzeige auf dem Bildschirm platziert werden. Alternativ erlaubt ein Linienschreiber die Ausgabe des zeitlichen Verlaufs der Brennereinstellwerte.

Das Programm kann auch zur Vorgabe von einzustellenden Kesselbelastungen (´Prüfungsaufgabe´) und deren  anschließender Bewertung verwendet werden. Die gewählten Einstellwerte und das Prüfungsergebnis lassen sich als  Protokoll ausdrucken.
