LPKF Fräsbohrplotter S64 / S104

LPKF ProtoMat S104
LPKF ProtoMat

Elektronikentwickler erstellen ihre Leiterplatten am liebsten direkt im Labor. Mit den neuen Fräsbohrplottern S64 und S104 von LPKF geht das einfach, schnell und ohne aufwändiges Ätzen.

Die vollautomatisch betriebenen Maschinen gewährleisten die Fertigung von feinen Strukturen bis zu 100 µm. Die volle Prozesskontrolle bleibt beim Entwickler.

Weiterlesen …

Halbautomat. Schablonendrucker

Fritsch printALL210
printALL210

Die Serie printALL210 von Fritsch wurde für die heutigen Anforderungen abgestimmt. Die Modelle eignen sich bestens für die Prototypen-Fertigung, aber auch Klein- und Mittelserien sind rationell produzierbar.

Die Schablonendrucker bieten die Bedienvorteile halbautomatischer Drucker zum einem guten Preis-/Leistungsverhältnis.

Weiterlesen …

ProtoLaser S4

von Manuela Schwec

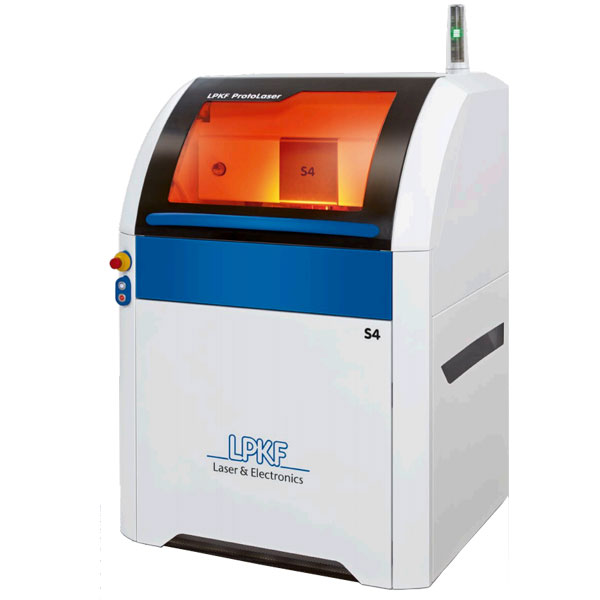

Leiterplattenprototypen mit dem Laser - ProtoLaser S4 mit neuer Laserquelle und schnellem Vision-System

ProtoLaser S4
ProtoLaser S4

Neues Design

Der LPKF ProtoLaser S4 nutzt das neue LPKF-Design. Es vereint eine hochwertige Anmutung mit geschickten Lösungen für Bedienung und Wartung. Optional kann der Steuerungs-PC integriert werden.

Wirtschaftlichkeit integriert

Der ProtoLaser S4 ist ein wertvolles Werkzeug im Elektronik-Labor. Er erzeugt präzise, feine Strukturen und kann durch ein spezielles Verfahren auch große Flächen freistellen. Das Laserverfahren benötigt keine Masken und Werkzeuge, um Einzelstücke zu produzieren oder individuelle Markierungen anzubringen.

Prozessfenster erweitert

Der Wechsel auf eine grüne Laser-Wellenlänge öffnet das Prozessfenster. Mit einem grünen Laser sinkt die Empfindlichkeit von Substraten für Verbrennungen signifikant. Er bearbeitet auch Metallschichten mit bis zu 6 μm starken Inhomogenitäten sicher - zum Beispiel vollflächig metallisierte Boards nach der galvanischen Durchkontaktierung. Der ProtoLaser S4 kann starre oder flexible Substrate bis zu einer Stärke von 0,8 mm schneiden.

Vision-System

Ein neu konzipiertes Kamera- und Bilderkennungssystem ist auf die Anforderungen des Leiterplattenprototyping optimiert. Das neue Vision-System beschleunigt den Herstellungsprozess mit einer höheren Auflösung und schnelleren Erkennungs-Algorithmen.

Das Lasersystem LPKF ProtoLaser S4 strukturiert komplette Leiterplatten in Minuten. Mit dem kompakten Gerät können verschiedene Layouts schnell und einfach ausprobiert, Prototypen und sogar kurzfristig Kleinserien gefertigt werden. Der LPKF ProtoLaser S kommt ganz ohne Chemie aus und ist besonders einfach zu bedienen.

Der LPKF ProtoLaser S4 übertrifft mechanische Systeme noch einmal an Präzision und ist ideal für HF- und Mikrowellenboards sowie digitale und analoge Schaltungen. Das Ergebnis sind exakte Geometrien auf verschiedensten Substraten, wie zum Beispiel aluminiumbeschichtete PET-Folien, kupferbeschichtetes FR4 oder auch Keramik und HF-Substrate. Doppelseitige Leiterplatten werden mit Hilfe des Kamerasystems anhand von Passermarken automatisch positioniert.



zum ProtoLaser S4 ...
