ETS Didactic µ-Trainer Microcontroller Application Board II

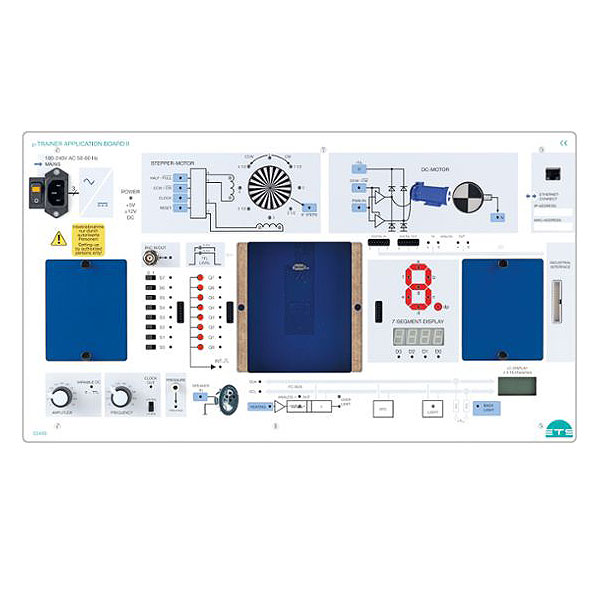

ETS Didactic µ-Trainer Application Board II



Das „μ-Trainer Application Board“ ist das Basismodul für das Mikrocomputer-Trainingssystem „μ-Trainer“ und ermöglicht den Einsatz folgender µ-Controller:

  • ELABOino-ONE
  • PIC16F8xx
  • ATmega

Beinhaltet folgende Funktionselemete:

  • 8 Schalter ein / aus
  • 8 Taster
  • Interrupt-Ausgang
  • 4 7-Segmentdisplays
  • Heizungsmodul
  • I2C-Temperatursensor
  • I2C-Echtzeituhr
  • I2C-Umgebungslichtsensor
  • I2C-LC-Display mit Hintergrundbeleuchtung
  • Analoger Drucksensor bis 4 bar
  • Analoger Temperatursensor bis 100°C
  • Bipolarer Schrittmotor 0,9° Schrittweite
  • Gleichstrommotor mit Motortreiber und Drehzahlsensor
  • Lautsprecher
  • Regelbarer Gleichspannungsausgang 0 … TTL-Pegel
  • Taktgenerator 100Hz … 10kHz, Pegel TTL
  • BNC-Buchse zur Adaption von Messgeräteeingängen auf 2mm-Stecksystem
  • Modulsteckplatz für Programmermodul
  • 2 Modulsteckplätze für Erweiterungsmodule
  • Industrieinterfaceanschluss: 8 digitale Eingänge, 8 digitale Ausgänge, 2 analoge Eingänge, 2 analoge Ausgänge



Technische Daten:

  • Computerschnittstelle über Ethernet
  • Verbindung über 2mm-Stecksystem oder Bus-Steckverbinder (8-polig 1:1, Flachbandkabel)
  • Stromversorgung 110 ... 240V AC 50 ... 60 Hz
  • Interne Betriebsspannung 3,3V ; 5,0V ; +/-12V
  • Zentraler Ein-/Ausschalter
  • Logikpegel 3,3V oder 5,0V
  • Abmessungen 532 x 297 x 85 mm
  • Geräteform Pultgehäuse
