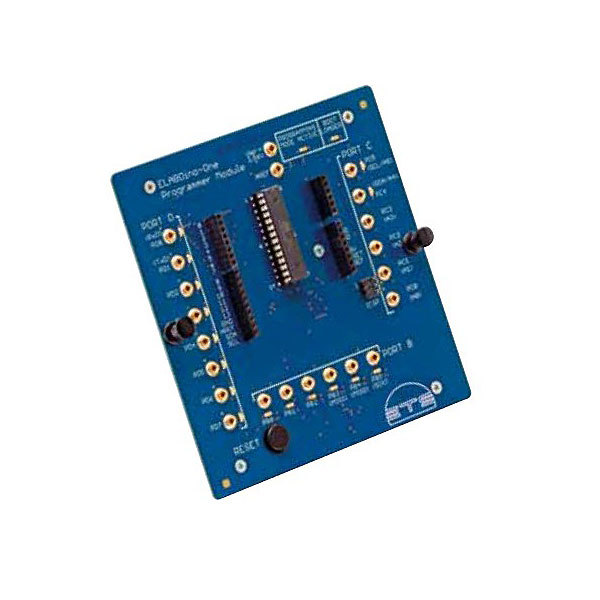

ETS Didactic ELABOino-ONE Programmer Module / ATmega 328P

Das ELABOino-ONE Programmer Modul ist ein in sich geschlossenes Test- und Programmiermodul für das Mikrocomputer-Trainingssystem "µ-Trainer"

Technische Daten:

IC-Sockel 28-polig zur Aufnahme der Controller ATmega328P (alternativ ATmega48A/PA oder 88A/PA oder 168A/PA)
Controller ATmega328P
Takterzeugung intern 128kHz, 1MHz und 8MHz oder extern Quarz 16MHz
Anschlüsse Port B (0 ... 5), C (0 ... 5) und Port D (0 ... 7) sind auf 2mm Buchsen und zusätzlich auf Platinensteckverbinder herausgeführt
Integrierter ADU (Port C) 6 Kanäle nutzbar, 10 Bit, interne und externe Referenzspannung
Externe Referenzquelle 2,56V
OnChip-Debugging Interface Debug Wire
LED pro Port-Pin an den Ports B, D und teilweise C zeigen den logsichen Pegel am zugehörigen Port-Pin an
Programmerschaltung seriell ISP oder alternativ über Bootloader
