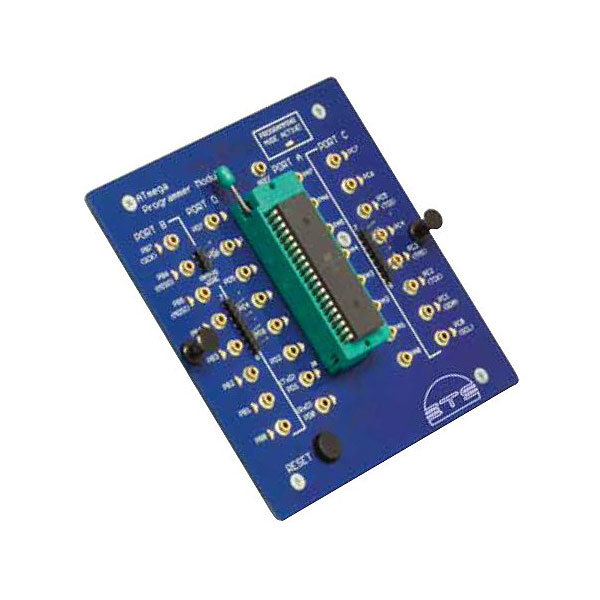

ETS Didactic ATmega Programmer Modul

ETS Didactic ATmega



  • Das ATmega Programmer Modul ist ein in sich geschlossenes Test- und Programmiermodul für das Mikrocomputer-Trainingssystem „μ-Trainer“ und dient der Programmierung der Mikrocontroller vom Typ ATmega16, ATmega32 oder ATmega8535 sowie dem Betrieb der Mikrocontroller im Ausbildungssystem.

Technische Daten:

  • Nullkraftsockel 40-polig zur Aufnahme des Controllers ATmega16 (alternativ verwendbar: ATmega32 oder ATmega8535)
  • Takterzeugung intern 1MHz, 2MHz, 4MHz und 8MHz oder extern mit Quarz 10MHz
  • Anschlüsse Port A, B, C und Port D (0 … 7) sind auf 2mm-Buchsen und die Ports C und D zusätzlich auf BUS-Steckverbinder herausgeführt
  • LED pro Port-Pin an den Ports B, C und D zeigen den logischen Pegel am zugehörigen Port-Pin an
  • Integrierter ADU (Port A) 8 Kanäle, 10 Bit, interne und externe Referenzspannung
  • Anschluss einer externen Referenzspannung für den ADU bis max. UREF = 5V
  • On-Chip-Debugging Interface JTAG und Debug Wire für künftige Anwendungen
  • Programmerschaltung seriell ISP
  • Betriebsspannung: +5V
  • Logikpegel 1 = +5V
  • Abmessungen 125 x 120 x 35 mm
