Wirtschaftlichkeit integriert

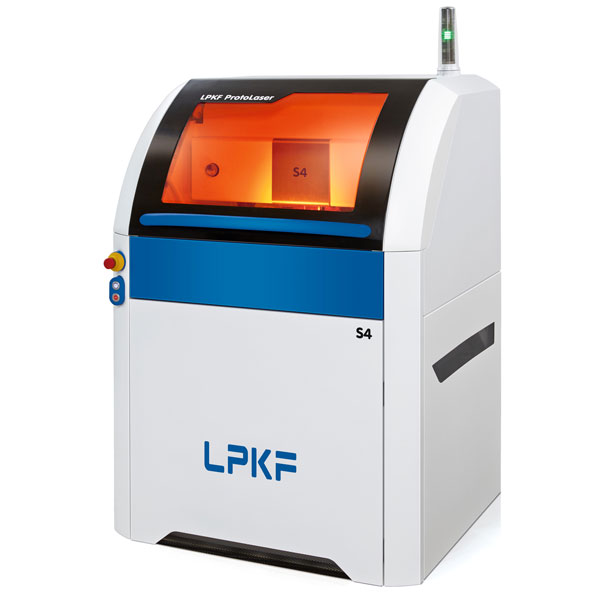

Der ProtoLaser S4 ist ein wertvolles Werkzeug im Elektroniklabor. Das kompakte Lasersystem erzeugt in kürzester Zeit präzise, feine Strukturen für anspruchsvolle PCBs – als Einzelstücke oder Kleinserien, ohne Masken oder Werkzeuge. Mit einem speziellen Verfahren entfernt der ProtoLaser S4 schnell große Kupferflächen von laminierten Substraten wie FR4. Auch auf speziellen Materialien für HF-Anwendungen liefert der ProtoLaser S4 hervorragende Ergebnisse.
Großes Prozessfenster
Die verwendete Laser-Wellenlänge öffnet zusätzliche Einsatzgebiete. Der grüne Laser (Wellenlänge 532 nm)senkt die Empfindlichkeit für Verbrennungen des Trägersubstrates. Der ProtoLaser S4 bearbeitet auch galvanisch durchkontaktierte Boards mit bis zu 6 μm starken Inhomogenitäten. Darüber hinaus kann der ProtoLaser S4 starre oder flexible Substrate bis zu einer Stärke von 0,8 mm wirtschaftlich schneiden und bohren. Größere Substratstärken benötigen mehr Zeit.
Vision-System
Die integrierte hochauflösende Kamera erkennt Passmarken oder Leiterstrukturen auf dem Board schnell und exakt.
Software im Paket
Die intuitiv bedienbare CAM-Software LPKF CircuitPro ist auf dem integrierten Rechner vorinstalliert. Sie optimiert CAD-Daten für den Laserprozess und bietet umfassenden Zugriff auf die Prozessparameter. Eine umfangreiche Parameterbibliothek für viele gebräuchliche und exotische Materialien unterstützt den Bediener bei eigenen Projekten.
Modernes Design für das Labor
Der LPKF ProtoLaser S4 bietet geschickte Lösungen für Bedienung und Wartung. Das System passt auf Rollen durch jede Labortür und stellt neben Druckluft keine weiteren Anforderungen an das Labor.
