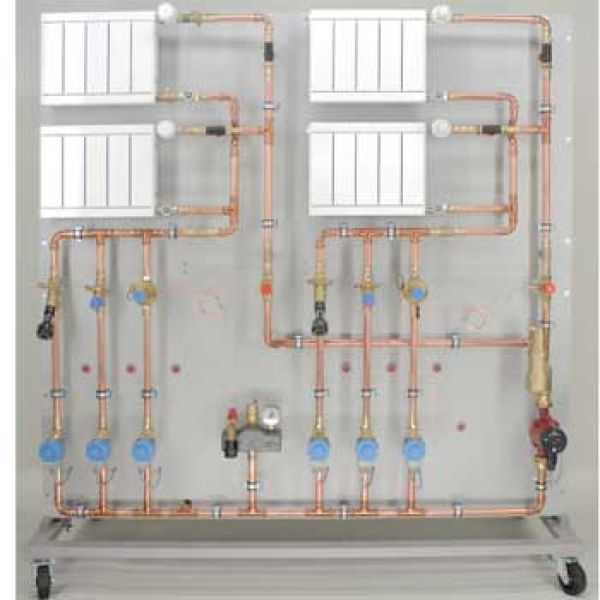

Gerätebeschreibung:Der Aufbau des Schulungsstandes erlaubt umfangreiche Versuche zum Thema "Hydraulischer Abgleich". Es lassen sich realitätsgetreue Anlagensituationen darstellen, an denen die praxisgerechte Vorgehensweise zum Abgleich von Heizungssystemen erklärt und durchgeführt werden können.Wichtige Teilaspekte des "Hydraulischen Abgleichs" (Voreinstellung Thermostatventil, Ventilautorität, Pumpen und Netzkennlinie) können ebenfalls in praktischen Versuchen erarbeitet werden.Der Schulungsstand beinhaltet einen vollständigen Heizungskreislauf mit zwei Strängen. Für den Strangabgleich können jeweils 3 unterschiedliche Strangabgleicharmaturen (manuelles Strangregulierventil, Konstantstromregler, Differenzdruckregler) gewählt werden. Die Auswahl der Abgleicharmaturen erfolgt durch Magnetventile, die vom PC-Programm aus (oder auch manuell) schaltbar sind.Jeder Strang versorgt 2 Heizkörper. Die Volumenströme der einzelnen Körper werden sowohl elektronisch als auch durch manuell einstellbare Mess- und Regulierventile erfasst.Die Differenzdrücke der beiden Heizungsstränge, der Pumpenumtriebsdruck und der Druckverlust über einem Thermostatventilkörper werden ebenfalls gemessen und direkt im PC-Programm angezeigt.Die Umtriebsdruckerzeugung erfolgt durch eine elektronisch geregelte Pumpe, die sowohl differenzdruckgeregelt als auch in 3 Festschaltstufen betrieben werden kann.
