BBH Grundlagen Ausbildung Elektrofachkraft SHK

Grundlagen Ausbildung Elektrofachkraft SHK

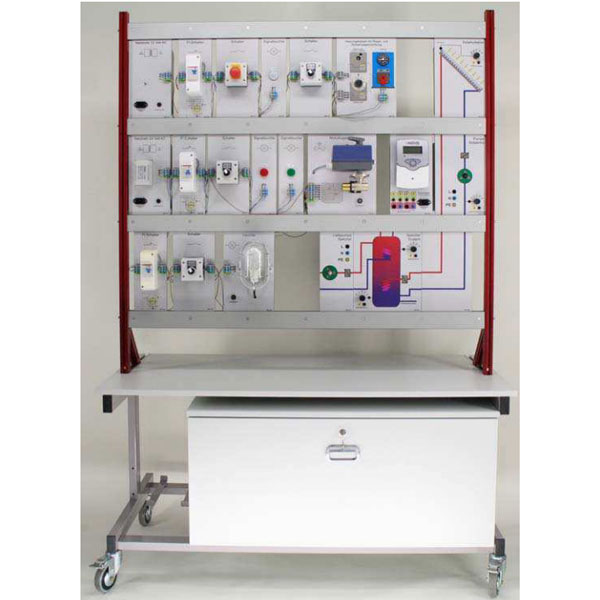

  • Die Grundlagenausstattung zur Ausbildung Elektrofachkraft SHK beinhaltet die Modulplatten "Einfacher Stromkreis", "Einfache Kesselregelung" und "Solarregelung".
  • Diese beinhalten elektrische Standardkomponenten, wie sie in heizungstechnischen Installationssystemen zu finden sind.
  • Ausgehend von der Spannungsquelle, über Fehlerstromschalter, Sicherung, Betätigungsschalter oder Regelthermostat, werden unterschiedliche Verbraucher (Glühlampe, Motorkugelhahn, Kesselregelung) mit Strom versorgt. Als Spannungsquelle wird ein 24 Volt-Transformator (24 Volt AC) verwendet, um die elektrische Sicherheit der Schüler bei den Verdrahtungsübungen zu gewährleisten (L1 - Phase, N -  Null, PE - Schutzerde vorhanden). Die eigentliche Verdrahtung erfolgt unter Verwendung von vorkonfektionierten Kabelstücken und Federklemmen.

Lieferumfang:

Bauplattensatz Grundlagenelektrik, Bauplattensatz Solarspeicher, 2 x Spannungsversorgung 230V/24V-AC, 1 x Solarregler, 3 x FI-Schalter, 1 x Solarkollektor, 3 x Sicherung, 1 x Zirkulationspumpe, 3 x Kontrollleuchte, 1 x Solarspeicher, 1 x Gitterleuchte, 1 x Kabelsatz mit Sicherheitsstecker, 4 x Schalter, 1 x motorischer Kugelhahn mit Lagenrückmeldung, 1 x Heizkessel mit STB, Thermostat, Heizelement, 1 x Kabelsatz für Federklemmen, 1 x Experimentierstand, fahrbar, 3-zeiliger Montagerahmen, abschließbarer Systemplattenschrank
