Klein und stark

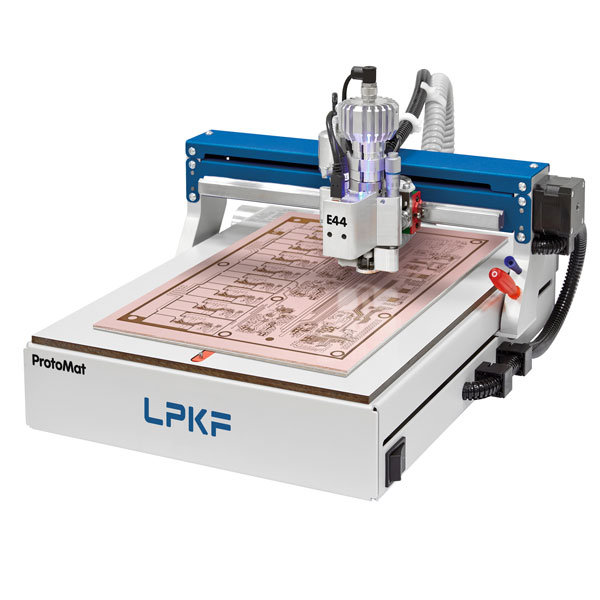

Das Haupteinsatzgebiet des Protomaten E44 ist das Fräsen von Strukturen in kupferbeschichtetes Leiterplattenmaterial, das Bohren von Durchkontaktierungen oder das Ausfräsen von einzelnen Leiterplatten aus größeren Nutzen.
Schon bei kleineren Stückzahlen oder im gelegentlichen Einsatz spielt der ProtoMat seine Vorzüge aus: Er bietet eine ähnliche Präzision wie die High-Speed-Systeme der ProtoMat-S-Serie, beschränkt sich aber auf das Wesentliche. Der LPKF ProtoMat E44 besitzt eine Spindel mit 40000 U/min. Für den manuellen Werkzeugwechsel besitzt das System eine Spannzange mit einer präzisen Höheneinstellung per Mikrometerschraube.
Registersystem und Kamera
Neben einer erhöhten Positioniergenauigkeit bei doppelseitigen Leiterplatten verhilft die Kamera dem ProtoMat E44 durch ihre Messfunktion zu einer einfacheren Einstellung der Fräskanäle. Nach dem Messvorgang leitet die Maschinensoftware den Anwender zur optimalen Einstellung. Für die Bearbeitung doppelseitiger Leiterplatten sind Registersysteme unverzichtbar: Sie halten die bearbeiteten Leiterplatten sicher an einer Position, auch nach dem Umdrehen für die Strukturierung der zweiten Seite.
Beim E44 hilft eine Kamera bei der Positionierung: Sie erkennt Fiducials oder geometrische Strukturen und richtet die Strukturierung daran aus. Mit einer Auflösung von weniger als 1 μm, einer Wiederholgenauigkeit von ±5 μm und einer Präzision im Passlochsystem von ±20 μm wird der kleine Fräsbohrplotter den Anforderungen an ein- oder doppelseitige Leiterplatten mehr als gerecht.
Software im Paket
Die mitgelieferte CAM-Software LPKF CircuitPro erleichtert die Lösung von Produktionsanforderungen. Sie bietet weitgehenden Zugriff auf alle Prozessparameter. Eine umfassende Parameterbibliothek für viele gebräuchliche Materialien unterstützt den Bediener bei eigenen Projekten.
