ETS Didactic Frequenzumrichter

ETS Didactic Drehzahl-veränderbare Antriebe
Lernziele:
  • Elektronische Frequenzumrichter EMV-gerecht anschließen und in Betrieb nehmen
  • Antriebs- und Schutzfunktionen programmieren und prüfen
  • Störmeldungen interpretieren, Fehlersuche
  • Zentrales Bedienen und Beobachten am PC
  • Anschluss an Automatisierungssysteme über PROFINET

Technische Daten:

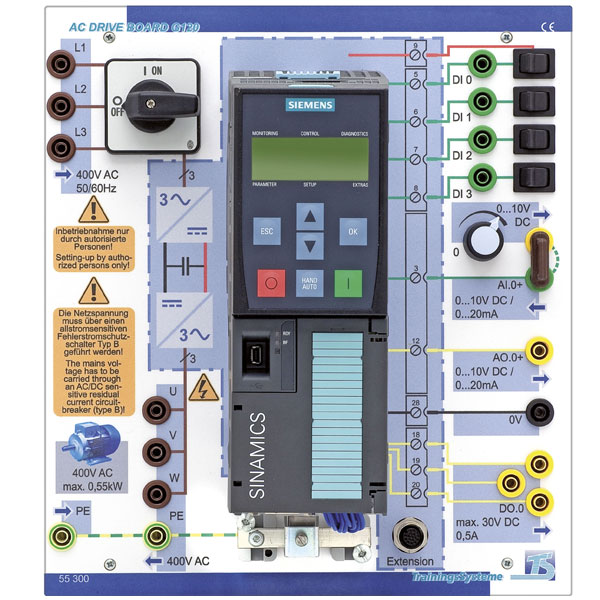

AC Drive Board mit kommunikationsfähigem Frequenzumrichter (aufgebaut auf AC Drive Board)

  • PROFINET- und PC-Schnittstelle (optional)
  • EMV-Filter Klasse A
  • EMV-gerechte Anschlusstechnik
  • frei verwendbarer digitaler PI-Regler
  • Eingangsspannung: 400 V / 50 ... 60 Hz
  • Ausgangsspannung: 0 ... 400 V / 0 ... 650 Hz
  • Ausgangsleistung: 550 W / 150% überlastfähig
  • Schutzfunktionen gegen Überlast, Erd- und Kurzschluss
