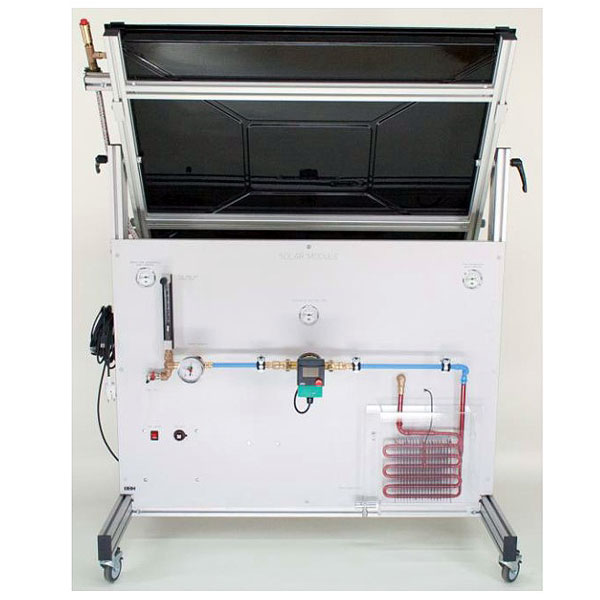

Gerätebeschreibung:Das Funktionsmodell Solarkollektor kann zur Erklärung des grundsätzlichen Funktionsprinzips eines Solarkollektors und dessen Verwendung innerhalb einer Brauchwasserversorgungsanlage genutzt werden. Über die einfache Demonstration hinaus, erlaubt die messtechnische Ausstattung des Funktionsmodells auch die Durchführung quantitativer Versuche.Die physikalischen Grundsätzlichkeiten, die zur fachlich korrekten Planung eines Solar-Brauchwasser-Erwärmungssystems bekannt sein sollten, können in praktischen Versuchen (Wirkungsgrad, zu erwartende Wärmeleistung, Berechnung von Energieströmen aus Temperaturdifferenzen und Massenströmen usw.) gezeigt werden. Die Anlage besteht aus einem geschlossenen Solarkollektorkreislauf, dessen über den Kollektor aufgenommene Wärmemittels eines Wärmetauschers an ein Brauchwasserreservoir abgegeben wird. Die durch eine Umwälzpumpe bewirkte Zirkulation kann an einem Durchflussmesser mit Drosselventil eingestellt und abgelesen werden. Auf einer Kunststoffschichtplatte sind - außer schwenkbarer Solarkollektor - alle zum System gehörigen Komponenten aufgebaut. Bauteilbezeichnungen und Funktionshinweise sind in die Trägerplatte graviert.SOLARKOLLEKTOR:
Flachkollektor 0,25 m², Absorberflächen als Alu-Cu-Verbund mit selektiver Beschichtung, entspiegeltes Sicherheitsglas 4 mm stark, Leistung laut Rapperswil-Test: 593 kWh/(m² * a), Kollektor-KWert 3,43 W/m²*K.Umwälzpumpe:
Niedervoltzirkulationspumpe für Spannungsversorgung durch PV-MODUL 12V geeignet oder 220V-Pumpe zur Netzspannungsversorgung.Messtechnik:
3 Temperaturmesspunkte (Brauchwasser, Kollektorein- und Ausgang) mit direktanzeigenden Zeigerinstrumenten. 2 PT-100 Messstellen für Computerauswertung 1 Druckmesspunkt (Kollektorkreislauf), 1 Durchflussmesser (Schwebekörper mit Drosselventil).
