Gerätebeschreibung:

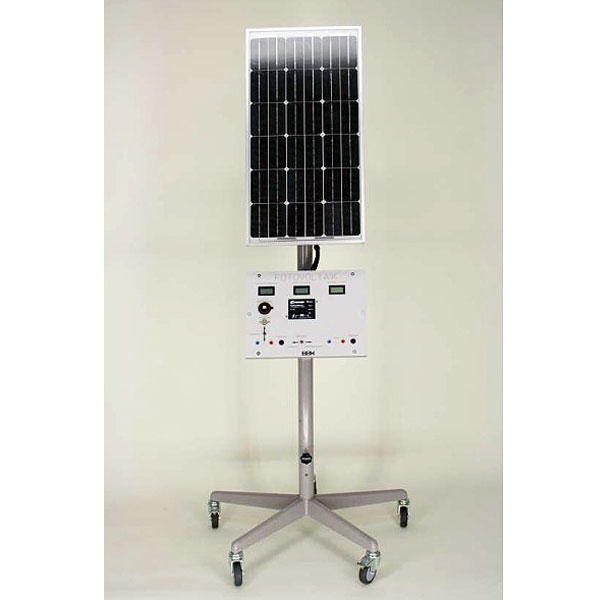

Das Funktionsmodell Photovoltaik dient der Erklärung des grundsätzlichen Funktionsprinzips einer photovoltaischen Stromversorgungsanlage, zur Nutzung der Sonnenenergie als regenerative Energiequelle. Über die einfache Demonstration hinaus, erlaubt die messtechnische Ausstattung der Funktionstafel auch die Durchführung quantitativer Versuche.
Die physikalischen Grundsätzlichkeiten, die zur fachlich korrekten Planung eines Solar-Stromversorgungssystemes bekannt sein sollten, können in praktischen Versuchen (Wirkungsgrad, zu erwartende elektrische Leistung, Stromspeichersystem aus PV-Modul Laderegler/Batterie; abschätzen der betreibbaren Verbraucher usw.) gezeigt werden. Das fahrbare Modell besteht aus einem PV-Modul, dessen Ausgangsstrom wahlweise einem Direktverbraucher (Glühbirne oder Abnahmebuchsen für externe Spannungsversorgung) oder über einen Laderegler einer Speicherbatterie zugeführt werden kann. Auf einer Kunststoffschichtplatte sind - außer der Batterie - alle zum System gehörigen Komponenten aufgebaut. Bauteilbezeichnungen und Funktionshinweise sind in die Trägerplatte eingraviert.
PV-Modul:
Monokristalllines 24 Watt-Modul, Spannung im Arbeitspunkt 16,2 Volt, Strom im Arbeitspunkt 1,5 A, Kurzschlussstrom 1,74 A, Leerlaufspannung 20,4 Volt, Schutz der Zellen bei Teilabschattung durch Bypassdioden (die angegebenen Leistungs- Strom- und Spannungswerte sind Nennwerte und können je nach verwendetem PV-Modul leicht abweichen).
Messtechnik:
1 Amperemeter 0 - 3A (Strom zum Direktverbraucher Glühbirne/Buchsen) 1 Amperemeter +/- 3A (Lade- und Entladestrom Batterie) 1 Voltmeter 0 - 15V (Ausgangsspannung aus Modul bei Direktspeisung) 1 NTC-Temperatursensor (Modultemperatur für Computerauswertung) 2 Winkelgeber vertikal/horizontal (PVModulausrichtung für Computerauswertung) 1 Laderegler mit Betriebszustandsanzeige (Ladespannung zu klein, Ladebetrieb, Batterie geladen).
