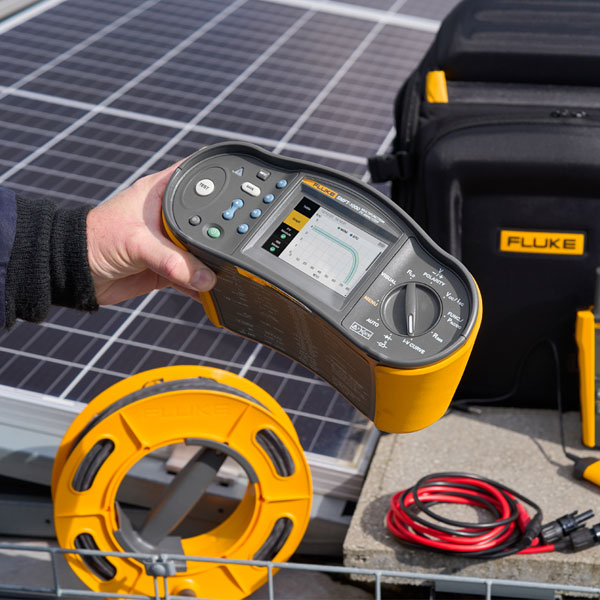

Fluke SMFT-1000 PRO Multifunktionaler PV-Leistungsanalysator

Fluke SMFT-1000 PRO Multifunktionaler PV-Leistungsanalysator
  • Der PV-Multifunktionstestersatz dient zu Prüfungen gemäß den Kategorien 1 und 2 der Norm IEC 62446-1
  • Das Kit enthält die TruTest™ Advanced Software für das Management von Solaranlagen und den MC4-Messleitungssatz
  • Vergleich der Ergebnisse der I-U-Kennlinie vor Ort mit den Daten der I-U-Kennlinie des Herstellers
  • Anschluss des Einstrahlungsmessgerätes für präzise und schnelle Einstrahlungs- und Temperaturmessungen

Komplette Sicherheitsprüfung gemäß IEC 62446-1 Kategorie 1:

  • Schutzleiterwiderstand (Rpe)
  • Spannung im offenen Stromkreis (Voc)
  • Kurzschlussstrom (Isc)
  • Isolationswiderstand (Rins)
  • Polarität

Prüfung der Betriebseigenschaften gemäß IEC 62446-1 Kategorie 2:

Während der Messung einer I-U-Kennlinie vor Ort vergleicht der SMFT-1000 die Kennlinie während des Ladens der Messdaten mit den vom Hersteller angegebenen Modulspezifikationen. Dies erleichtert die sofortige Überprüfung von Messungen, ohne dass ein Laptop oder Tablet verwendet werden muss. Führen Sie die I-U-Kennlinienmessung bei neuen Anlagen durch, um zu bestätigen, dass sie gemäß den Standortspezifikationen funktionieren, oder um zu prüfen, ob vorhandene Module oder Stränge auf ihrem erwarteten Leistungsniveau arbeiten.

  • I-U-Kennlinienverfolgung und Softwareanalyse mit TruTest
  • Einstrahlung, Temperatur, Neigung, Himmelsrichtung



Weitere Features:

  • Sichtprüfung
  • Schutzleiterwiderstandsmessung (RLO) mit einem Prüfstrom ≥200 mA
  • Polaritätsprüfung mit automatischer Anzeige der Polarität der Spannung mit akustischer/visueller Warnung bei falscher Polarität
  • Messung der Leerlaufspannung (VOC) am PV-Modul/PV-Strang mit bis zu 1.000 V DC
  • Kurzschlussstrommessung (ISC) am PV-Modul/PV-Strang mit bis zu 20 A DC oder Betriebsstrom mit Stromzange bis zu 100 A DC
  • Isolationswiderstandsmessung (RINS) mit einer Prüfspannung von 50 V, 100 V, 250 V, 500 V und 1.000 V
  • Messung der Sperrdiode (VBD)
  • Prüfung von Überspannungsschutzvorrichtungen
  • AC/DC-Strommessung – Funktionsprüfung durch Strommessung mit Stromzange bis 100 A AC/DC
  • AC/DC-Spannungsmessung über 4-mm-Buchsen – Funktionsprüfung durch Spannungsmessung bis 700 V echteffektiv (für sinusförmige Spannung bis 60 Hz) und 1.000 V DC. Die Messung der Wechselspannung und des Wechselstroms bezieht sich auf die Frequenz 50 Hz oder 60 Hz (sinusförmige Spannung).
  • Messung der Überbrückungsdiode des Moduls bei Abdeckung oder Dunkelheit
