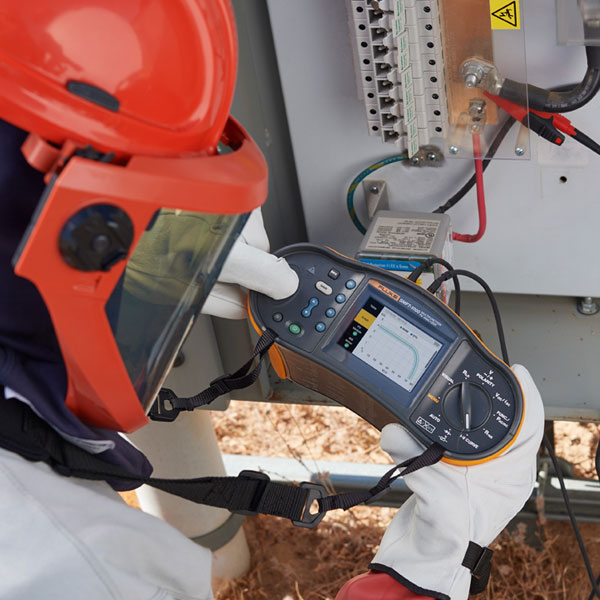

Fluke SMFT-1000 Multifunktionaler PV-Leistungsanalysator

Komplettlösung für Prüfungen von PV-Anlagen gemäß Kategorie 1 und Kategorie 2 der Norm IEC 62446-1
Messung der Leerlaufspannung (VOC) am PV-Modul/PV-Strang bis 1000 V DC
Messung des Kurzschlussstroms (ISC) am PV-Modul/PV-Strang bis 20 A DC
Die Ergebnisse der I-U-Kennlinie vor Ort werden mit den I-U-Kennliniendaten des Herstellers auf dem Bildschirm des Analysators verglichen
Kompatibel mit der Datenverwaltungssoftware Fluke TruTest™

Wichtige Schritte für die regelmäßige Prüfung von PV-Anlagen

Komplette Sicherheitsprüfung gemäß IEC 62446-1 Kategorie 1:

Prüfung der Betriebseigenschaften gemäß IEC 62446-1 Kategorie 2:

Weitere Features:

Sichtprüfung
Schutzleiterwiderstandsmessung (RLO) mit einem Prüfstrom ≥200 mA
Polaritätsprüfung mit automatischer Anzeige der Polarität der Spannung mit akustischer/visueller Warnung bei falscher Polarität
Messung der Leerlaufspannung (VOC) am PV-Modul/PV-Strang mit bis zu 1.000 V DC
Kurzschlussstrommessung (ISC) am PV-Modul/PV-Strang mit bis zu 20 A DC oder Betriebsstrom mit Stromzange bis zu 100 A DC
Isolationswiderstandsmessung (RINS) mit einer Prüfspannung von 50 V, 100 V, 250 V, 500 V und 1.000 V
Messung der Sperrdiode (VBD)
Prüfung von Überspannungsschutzvorrichtungen
AC/DC-Strommessung – Funktionsprüfung durch Strommessung mit Stromzange bis 100 A AC/DC
AC/DC-Spannungsmessung über 4-mm-Buchsen – Funktionsprüfung durch Spannungsmessung bis 700 V echteffektiv (für sinusförmige Spannung bis 60 Hz) und 1.000 V DC. Die Messung der Wechselspannung und des Wechselstroms bezieht sich auf die Frequenz 50 Hz oder 60 Hz (sinusförmige Spannung)
Messung der Überbrückungsdiode des Moduls bei Abdeckung oder Dunkelheit
