PC-Messwerterfassung:
Durch die PC-gestützte Datenerfassung können die Präsentation der Messwerte und deren Verarbeitung in vielfältiger Weise erfolgen. So kann z.B. die Funktion eines Wärmemengenzählers (Watt-/Kilowattstunden) sehr einfach realisiert werden.
Im Gegensatz zu einem hardwaremäßig vorhandenen Wärmeflusszähler kann der PC mit absoluten Temperaturdifferenzen rechnen, so dass immer aktuelle Wärmeflussraten angezeigt und Wärmemengen gezählt werden, unabhängig von einer positiven oder negativen Temperaturdifferenz zwischen Vor- und Rücklauf. Die Temperaturfühler müssen nicht getauscht werden, wenn z.B. der Gebläsekonvektor wechselweise als Wärmequelle oder Senke betrieben wird.
Nutzungshinweise:

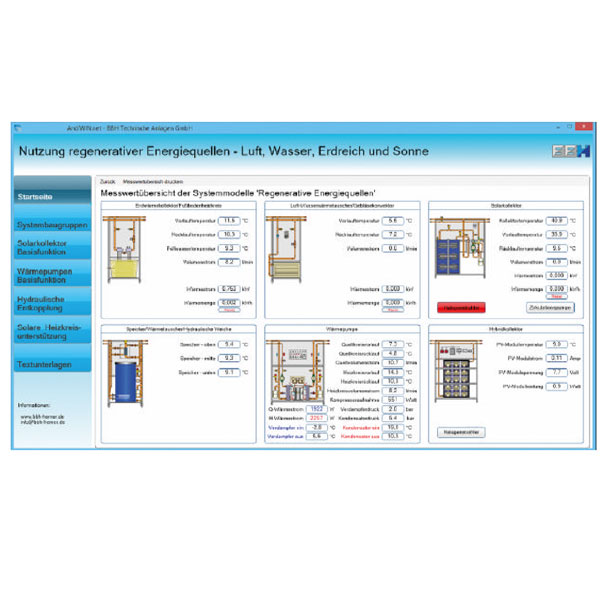

Alle Sensorsignale stehen über eine WLAN-Verbindung für die Datenerfassung und Präsentation mit einem Computer zur Verfügung. Durch die umfangreiche Zusatzmesstechnik kann der komplette energetische Verlauf der Wärmepumpe erfasst werden. Drücke, Temperaturen, Wärmeströme, Wärmeerträge usw. können abhängig von der Art der Darstellung numerisch oder grafisch sehr anschaulich dargestellt werden.
Alle Systemmodelle verfügen über einen Messwerte-Bus, d.h. eine steckbare 37-polige Kabelverbindung. Jeweils rechts und links befindet sich auf der Rückseite der Systemmodelle eine 37-polige Steckbuchse. Mittels kurzer Verbindungskabel können die Systemmodelle messtechnisch gekoppelt und mit der Wärmepumpe verbunden werden. Das bedeutet, auch wenn die Wärmepumpe für einen aktuellen Versuch (z.B. Solarkollektor mit Speicher) nicht benötigt wird, müssen die dabei verwendeten Systemmodelle mit der Wärmepumpe gekoppelt werden. Die Wärmepumpe muss dabei an das Stromnetz angeschlossen und der Hauptschalter eingeschaltet sein.
